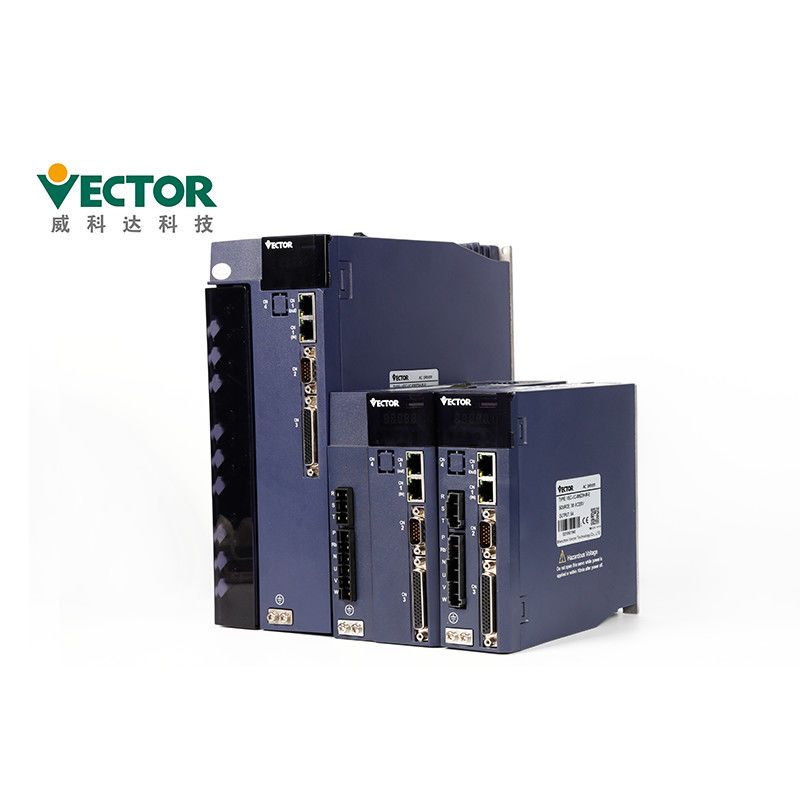

CER 380V 3KW programmierbarer Servo-Antrieb für Nahrungsmittelverpackungsmaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Vector |
| Zertifizierung: | CE |
| Modellnummer: | VEC-VC-01233H-M-E |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Ausrüstung |
|---|---|
| Preis: | To Be Discussed |
| Verpackung Informationen: | 280*208*78mm, 375*290*155mm |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Ausrüstungen/Monat |
|
Detailinformationen |
|||
| Spannung: | 380v | Energie: | 3KW |
|---|---|---|---|
| Phase: | Dreiphasig | Übertragungsprotokolle: | Modbus/EtherCAT/CanOpen |
| KODIERER: | 17/23 absoluter Kodierer Bit Tamagawa | Nennstrom: | 12A |
| Input: | Analog/Impuls | Steuermodus: | Position/Geschwindigkeit/Drehmoment |
| Anwendung: | Nahrungsmittelverpackungsmaschine | ||
| Markieren: | CER 380V programmierbarer Servo-Antrieb,Programmierbarer Servo-Antrieb 3KW,Servo-Antrieb der Nahrungsmittelverpackungsmaschine-380V |
||
Produkt-Beschreibung

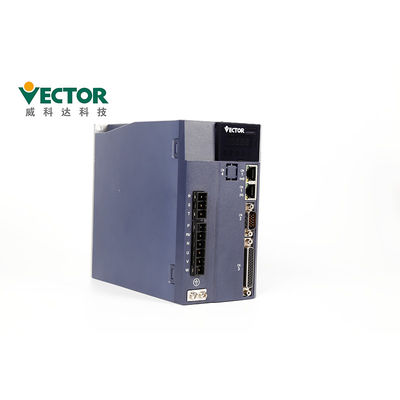

programmierbarer Servo-Antrieb 380V 3KW für Nahrungsmittelverpackungsmaschine mit CER Zertifikaten
Produkt-Beschreibung
| Produkt-Name | Wechselstromservo-Antrieb |
| Marke | Vektor |
| Modell nein. | VEC-VC-01223H-M-E |
| Power4 | 3KW |
| Spannung | 380V |
| Phase | Einzeln/dreiphasig |
| Nennstrom | 12A |
| Übertragungsprotokolle | Modbus/CANopen/EtherCAT |
| Kodierer | 17/23 absoluter Kodierer Bit Tamagawa |
Wie ist die Servo-Antriebsarbeiten? Das Standortsteuermodell, Geschwindigkeitsregelungsmodell und Trogue-Steuermodell.
| Spannung | Steuermodus | Einphasige/voll-kontrollierte dreiphasigkorrektur SVPWM-Modulation |
| Kodierer | Kodierer-Feedback | Impuls 2500 Zuwachs + Hall-Kodierer; Impuls 2500 Zuwachs; absoluter Kodierer 17bit Tamagawa; absoluter Kodierer 23bit Tamagawa; absoluter Kodierer 24bit Nikon; |
| Impuls-Befehl gab ein | Impuls-Art | Differenzialer Input, Open-Collector |
| Frequenzbereich | Differenzialer Input: 0-500kHz, Impulsbreite größer als 1us Open-Collector: 0-300kHz, Impulsbreite größer als 2.5us |
|
| Impuls-Modus | Impuls + Richtung; AB-Plus; CW+CCW; | |
| Analogeingabe | Spannungsbereich | -10V zu 10V |
| Eingangsimpedanz | 10kΩ | |
| Maximale Frequenz | 1.5kHz | |
| DI-/DOschnittstellen-Art | NPN/PNP | |
| Kommunikation | Modbus/CANopen/EtherCAT | |
Servo-Antriebs-Beschreibungs-Details über einen Servo-Antrieb, wie man das Servo-Antriebsmodell vorwählt und Installation tut?
| Schlüsselname | Schlüsselfunktion |
| Modus | Betriebsartenschalter, Rückkehr zum vorhergehenden Menü |
| ▲(fügen Sie) hinzu | blinkender Stückchenwert der Zunahme des digitalen Rohrs LED |
| ▼(Dezember) | Verringern Sie blinkenden Stellenwert des digitalen Rohrs LED |
| ◄◄ (Verschiebung) | Verschiebt das Rohr Blinkens LED auf das links; überprüft den hohen Wert von Daten länger als 5 Bits; Störungszurückstellen; führen Sie F-Nfunktion durch |
| STELLEN Sie ein | Lese-Schreibparameterinhalte |
●Installieren Sie den Fahrer auf eine trockene und starke Plattform. Behalten Sie gute Belüftung bei und
Wärmeableitung während der Installation und die gute Erdung beibehalten.
●Installieren Sie bitte in die spezifizierte Richtung, um Funktionsstörung zu vermeiden.
●Bei der Installierung, garantieren Sie bitte, dass dem Servofahrer an spezifiziert gehalten wird
Abstand von der Innenseite des Kabinetts und anderer Maschinen, andernfalls möglicherweise es verursacht Feuer oder Funktionsstörung.
●Bei der Installierung, blockieren Sie nicht den Sog und die Absaugöffnungen, und erlauben Sie nicht Fremdkörper nach innen
das Produkt zum hereinzukommen, andernfalls verursacht möglicherweise es die Funktionsstörung oder Feuer, die zum Altern von internen Komponenten passend sind.
●Setzen Sie schwere Gegenstände nicht auf oder unter dieses Produkt, wie dieses möglicherweise Verletzung ergibt.
●Installieren Sie bitte in die folgende Umwelt:
1.places ohne direktes Sonnenlicht;
2.Locations, wo die umgebende Temperatur im Bereich von 0 ° C bis 55 ° C ist;
Feuchtigkeit 3.Relative im Bereich von 0% bis 95% und keine Kondensation;
4.Locations frei von den Wassertröpfchen, von den Dämpfen, vom Staub und vom öligen Staub;
5.Locations, wo es kein Gerät der hohen Hitze gibt;
6.Non-corrosive, brennbares Gas und flüssige Standorte;
7.It ist nicht einfach, Wasser, Öl und Medizin zu spritzen;
8.places, die nicht radioaktiver Strahlung ausgesetzt werden;
9.Strong und Erschütterung-freie Plätze;
10.Locations, wo es keine elektromagnetische Impulsstörung gibt.
| Installation Umwelt Anforderungen |
Atmosphärendruck | 86~106kPa |
| Mbient-Feuchtigkeit | 0~55℃ | |
| Umgebende Temperatur | 0~90%RH | |
| IP-Bewertung | IP20 | |
| Erschütterung | 0~4.9m/s^2 |
Zertifikate
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von
das elektrische Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität
Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.
Qualitäts-Prüfung:
Viermal Produktionsprüfung
Zwei hoursTesting Mal 24
Vollprüfung vor Verschiffen
Lieferfrist und Verschiffen-Weise
1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
| Quantität | 1-5 Ausrüstungen | 50-100 Ausrüstungen | 200-500 Ausrüstungen |
| Lieferfrist | Innerhalb 3 Tage | 5-10 Tage | 15-25 Tage |
| Verpackende Details des Servo-Antriebs | |||||
| Produkte | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Größe | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
Zusätze:
| Zusätzlicher Name | Bild | ||
| Ersatzteile Satandard | Energieanschluß | |
Passen Sie sich E1, Antrieb der Struktur E2 an |
| Stecker des Kodierers Cn3 | Kodiererstecker auf der Fahrerseite | ||
| Anschlussstecker des Steuer Cn4 | Input/Output Signalanschlüsse, Benutzerverdrahtung | ||
| Kodiererverbindungslinie | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Stromleitung | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Antriebsüberwachungslinie | Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein | ||
| Kauf von Ersatzteilen | USB zum Kabel des Adapters RS232 | Bei Bedarf Selbstkauf | |
| Ethernet-Fernmeldeleitung | Bei Bedarf Selbstkauf |
