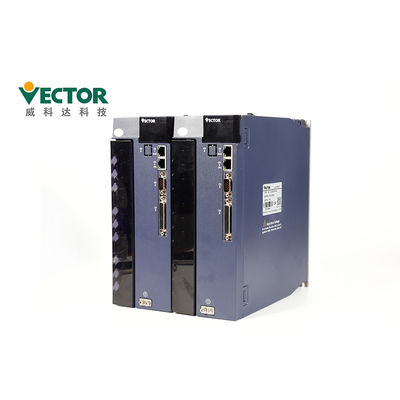

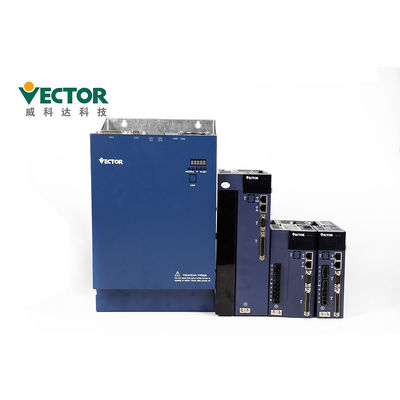

Impuls eingegebener Servoverstärker 15KW PWM mit Positions-Geschwindigkeits-Drehmoment-Steuermodell
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Vector |
| Zertifizierung: | CE |
| Modellnummer: | VEC-VC-03233H-M-EA |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Ausrüstung |
|---|---|
| Preis: | To Be Discussed |
| Verpackung Informationen: | 280*208*78mm, 375*290*155mm |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Ausrüstungen/Monat |
|
Detailinformationen |
|||
| Spannung: | 380V | Energie: | 15KW |
|---|---|---|---|
| Phase: | Dreiphasig | Übertragungsprotokolle: | Modbus/EtherCAT/CanOpen |
| KODIERER: | 17/23/24 absoluter Kodierer des Bits | Nennstrom: | 32A |
| Input: | Impuls | Steuermodus: | Position/Geschwindigkeit/Drehmoment |
| Anwendung: | Robotics/CNC | ||
| Hervorheben: | Impuls eingegebener PWM-Servoverstärker,Servoverstärker 15KW PWM,Servo-Antrieb 15KW PWM |
||
Produkt-Beschreibung
PWM-Servoverstärker mit Positions-/Geschwindigkeits-/Drehmoment-Steuermodell
Produkt-Beschreibung
| Produkt-Name | PWM-Servoverstärker |
| Marke | Vektor |
| Modell nein. | VEC-VC-03233H-M-EA |
| Power4 | 15KW |
| Input | Impuls |
| Spannung | 380V |
| Phase | Dreiphasig |
| Nennstrom | 32A |
| Übertragungsprotokolle | Modbus/CANopen/EtherCAT |
| Kodierer | 17/23/24 absoluter Kodierer des Bits |
Wie ist die Servo-Antriebsarbeiten? Das Standortsteuermodell, Geschwindigkeitsregelungsmodell und Trogue-Steuermodell.
| Spannung | Steuermodus | Einphasige/voll-kontrollierte dreiphasigkorrektur SVPWM-Modulation |
| Kodierer | Kodierer-Feedback | Impuls 2500 Zuwachs + Hall-Kodierer; Impuls 2500 Zuwachs; absoluter Kodierer 17bit Tamagawa; absoluter Kodierer 23bit Tamagawa; absoluter Kodierer 24bit Nikon; |
| Impuls-Befehl gab ein | Impuls-Art | Differenzialer Input, Open-Collector |
| Frequenzbereich | Differenzialer Input: 0-500kHz, Impulsbreite größer als 1us Open-Collector: 0-300kHz, Impulsbreite größer als 2.5us |
|
| Impuls-Modus | Impuls + Richtung; AB-Plus; CW+CCW; | |
| DI-/DOschnittstellen-Art | NPN/PNP | |
| Kommunikation | Modbus/CANopen/EtherCAT | |
| Positions-Modus | Befehls-eingegebene Methode | Impuls-Befehl Interne Planungsposition Plan durch Zielposition, Geschwindigkeit, Beschleunigung und Verlangsamung Zeit trapezoide Geschwindigkeitskurve Kubikgeschwindigkeitskurve Absolutes/relativer Befehlsmodus |
| Anweisungs-glatt machender Modus | Tiefpaßentstörung/mittlere Entstörung | |
| Elektronisches Gang-Verhältnis | N/M; (M=1~2147483647, N=1~2147483647) | |
| Drehmoment-Grenze | Interne Drehmoment-Grenze/analoge Drehmoment-Grenze | |
| Feedforward-Ausgleich | Geschwindigkeit Feedforward/Drehmoment Feedforward | |
| Drehmoment-Ausgleich | Örtlich festgelegter Drehmoment-Ausgleich/analoger Drehmoment-Ausgleich/ Automatischer Drehmoment-Ausgleich; |
|
| Geschwindigkeit Contol-Modus | Befehl eingegebene Art | Impuls-Frequenz/Entsprechung/interne Planungsgeschwindigkeit |
| Geschwindigkeitsregelungs-Strecke | Geschwindigkeit 1~max | |
| Bandbreite | 1kHz | |
| Drehmoment-Grenze | Interne Drehmoment-Grenze/analoge Drehmoment-Grenze | |
| Anweisungs-glatt machender Modus | Tiefpaßentstörung/mittlere Entstörung | |
| Feedforward-Ausgleich | Drehmoment Feedforward | |
| Drehmoment-Ausgleich | Örtlich festgelegter Drehmoment-Ausgleich/analoger Drehmoment-Ausgleich/ Automatischer Drehmoment-Ausgleich; |
|
| Drehmoment-Steuermodus | Befehl eingegebene Art | Interner Drehmoment-Hinweis/analoges Steuerdrehmoment |
| Drehmoment-Ausgleich | Örtlich festgelegter Drehmoment-Ausgleich/analoger Drehmoment-Ausgleich/ Automatischer Drehmoment-Ausgleich; |
|
| Höchstgeschwindigkeit | Interne Höchstgeschwindigkeit/analoge Höchstgeschwindigkeit | |
Servo-Antriebs-Beschreibungs-Details über einen Servo-Antrieb, wie man das Servo-Antriebsmodell vorwählt und Installation tut?

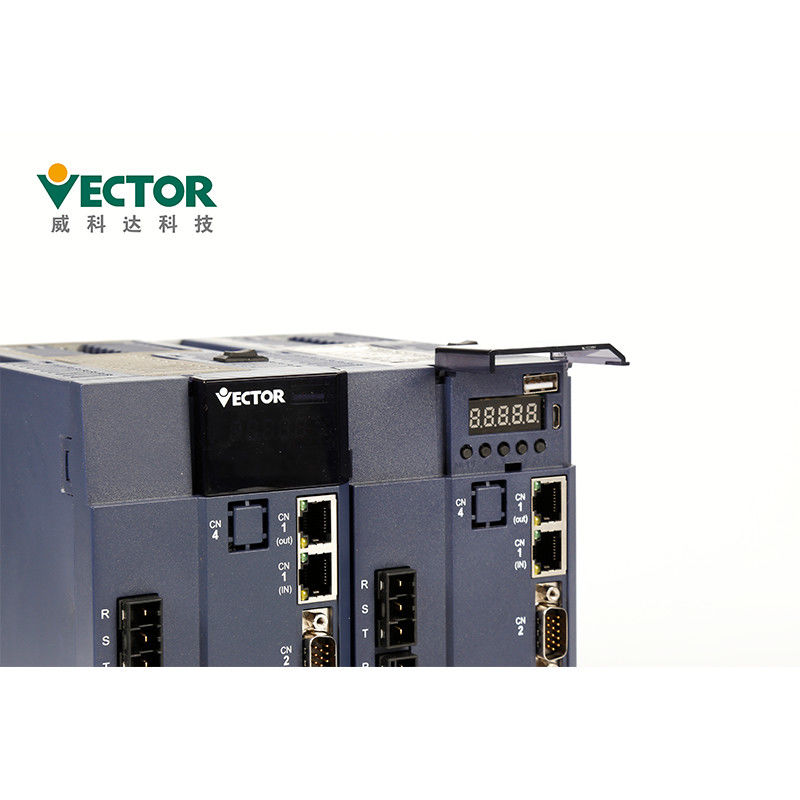

Die Platte enthält 8 Knöpfe und 5 digitale Rohre. Nur 5 der 8 Knöpfe können benutzt werden, und
restliche 3 Knöpfe reserviert. Die allgemeinen Funktionen der fünf Knöpfe werden in der Tabelle unten gezeigt.
| Schlüsselname | Schlüsselfunktion |
| PAR/ALM | Betriebsartenschalter, Rückkehr zum vorhergehenden Menü |
| ▲(fügen Sie) hinzu | blinkender Stückchenwert der Zunahme des digitalen Rohrs LED |
| ▼(Dezember) | Verringern Sie blinkenden Stellenwert des digitalen Rohrs LED |
| STOPP/RST | Verschiebt das Rohr Blinkens LED auf das links; überprüft den hohen Wert von Daten länger als 5 Bits; Störungszurückstellen; führen Sie F-Nfunktion durch |
| RD/WT | Lese-Schreibparameterinhalte; geben Sie F-Nseite ein |
Funktionierende Vorkehrungen
●in der Testoperation zwecks Unfälle zu verhindern, prüfen Sie bitte den Servomotor ohne die Last (angeschlossen nicht an die Fahrerwelle), andernfalls verursacht sie möglicherweise Verletzung.
●beim Beginnen, die Unterstützungsmaschine an zu betreiben, stellen Sie die Benutzerparameter ein
dieses Match die Maschine im Voraus. Wenn Sie Operation ohne Parametereinstellung beginnen, verursacht möglicherweise sie mechanischen Verlust oder Funktionsstörung.
●um Unfälle zu vermeiden, einen Begrenzungsschalter oder einen Stopper am Ende des beweglichen Teils der Maschine zu installieren, andernfalls veranlaßt es mechanischen Schaden oder Verletzung.
●nehmen Sie nicht extreme Änderungen an den Parametereinstellungen vor, wie dieses möglicherweise herein resultiert
instabile Operation, mechanischer Schaden oder Verletzung.
●wenn die Energie eingeschaltet wird, oder die Stromversorgung abgeschnitten wird, der Kühlkörper von
Servofahrer, externer Bremswiderstand, Motor, etc. sind möglicherweise in einem Zustand der hohen Temperatur. Berühren Sie ihn nicht, andernfalls verursacht möglicherweise er Brände.
●wenn Sie einen Servomotor auf der vertikalen Achse verwenden, stellen Sie eine Sicherheitsvorrichtung ein, um das Werkstück an unter Warnung, über Reise, etc. darüber hinaus fallen zu verhindern, durchführen bitte den einstellenden Servoverschlusshalt, wenn eine Überreise auftritt, andernfalls fällt möglicherweise das Werkstück in Überreisezustand.
●tragen Sie den Betriebsbereich der Maschine nicht während der Operation ein, andernfalls verursacht sie Verletzung.
●berühren Sie den Servomotor oder das bewegliche Teil der Maschine nicht während
Operation, andernfalls verursacht es Verletzung.
●gründen Sie bitte das Sicherheitssystem, um Sicherheit sogar im Falle eines Signals sicherzustellen
Linie Bruch. Zum Beispiel wenn das Positiv über Reiseschalter (TOPF) und die negativen über Signalen des Reiseschalters (NICHT) an der Werkseinstellung getrennt werden, funktionieren sie sicher.
●seien Sie sicher, den Servoaus-zustand einzustellen, wenn Sie den Strom abstellen.
●drehen Sie nicht das Ein-/Ausschalten häufig. Nach den tatsächlichen Operationsanfängen
Ein-/Ausschalten-Abstand sollte mehr als 1 Stunde sein, andernfalls werden die Komponenten innerhalb der Servoeinheit vorzeitig gealtert.
●wenn eine Warnung auftritt, stellen Sie die Warnung, nachdem die Ursache entfernt ist zurück und stellen Sie sicher
Sicherheit und die Operation neu zu starten, andernfalls es verursacht möglicherweise Verletzung.
●benutzen Sie die Bremse des Bremsmotors nicht für das normale Bremsen, andernfalls kann es
verursachen Sie eine Funktionsstörung.
Zertifikate
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von
das elektrische Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität
Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.
Qualitäts-Prüfung:
Viermal Produktionsprüfung
Zwei hoursTesting Mal 24
Vollprüfung vor Verschiffen
Lieferfrist und Verschiffen-Weise
1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
| Quantität | 1-5 Ausrüstungen | 50-100 Ausrüstungen | 200-500 Ausrüstungen |
| Lieferfrist | Innerhalb 3 Tage | 5-10 Tage | 15-25 Tage |
| Verpackende Details des Servo-Antriebs | |||||
| Produkte | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Größe | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
