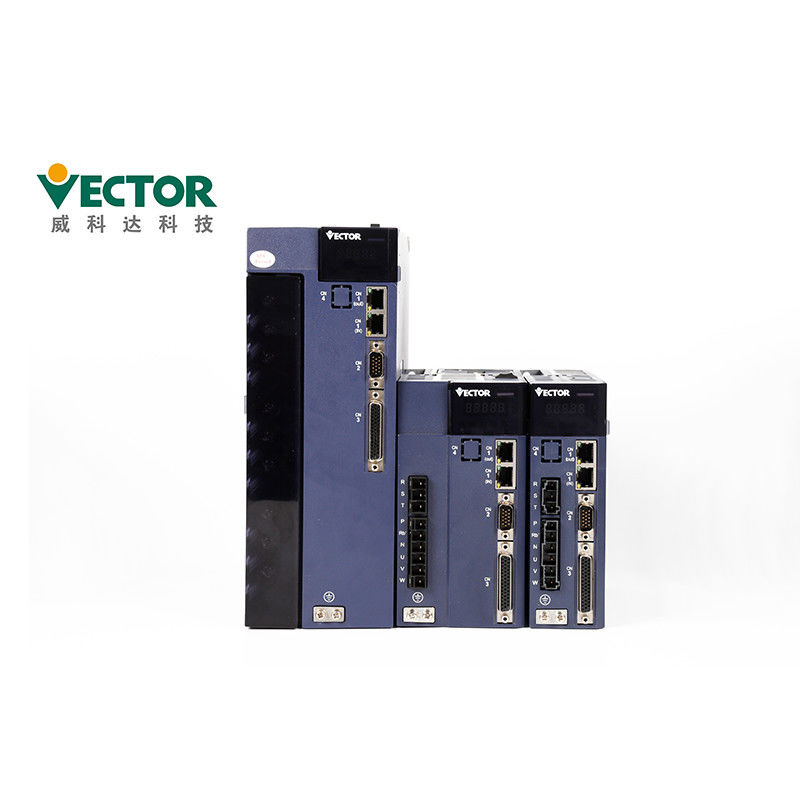

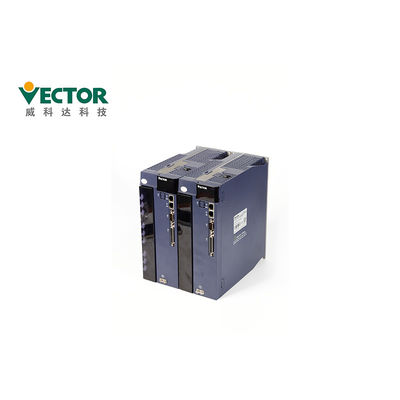

380V 4KW Wechselstromservo-Antrieb mit 23 gebissenem absolutem Kodierer Tamagawa
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Vector |
| Zertifizierung: | CE |
| Modellnummer: | VEC-VC-00733H-M-E |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Ausrüstung |
|---|---|
| Preis: | To Be Discussed |
| Verpackung Informationen: | 280*208*78mm, 375*290*155mm |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Ausrüstungen/Monat |
|
Detailinformationen |
|||
| Spannung: | 380V | Energie: | 4KW |
|---|---|---|---|
| Phase: | Einphasiges, dreiphasig | Übertragungsprotokolle: | Modbus/CANopen/EtherCAT |
| KODIERER: | 2500 Linien Zuwachs-Hall Encoder | Nennstrom: | 7A |
| Input: | Analog/Impuls | Steuermodus: | Position/Geschwindigkeit/Drehmoment |
| Anwendung: | Drucker, Verpackungsmaschine | Frequenz: | 4KHz |
| Markieren: | Servo-Antrieb Wechselstroms 380V,Servo-Antrieb Wechselstroms 4KW,Servofahrer Wechselstroms 4KW |
||
Produkt-Beschreibung
380V 4KW Wechselstromservofahrer-Application Vertical Packing-Maschine
Einzelteil-Name: Wechselstromservo-Antrieb
Energie: 4KW
Phase: Einzelnes/Dreiphasen-380V
Kommunikations-Art: Modbus/CanOpen/EtherCAT
Steuermodus: Positions-, Geschwindigkeits-und Drehmoment-Steuermodus
Kodierer: 17/23 absoluter Kodierer Bit Tamagawa; 24 absoluter Kodierer Bit Nikon
Produkt-Beschreibung
| Produkt-Name | Wechselstromservo-Antrieb |
| Marke | Vektor |
| Modell nein. | VEC-VC-00733H-M-E |
| Power4 | Kilowatt |
| Spannung | 380V |
| Phase | Dreiphasig |
| Nennstrom | 7A |
| Übertragungsprotokolle | Modbus/CANopen/EtherCAT |
| Kodierer | absoluter Kodierer 23 Bit Tamagawa |
Wie ist die Servo-Antriebsarbeiten? Das Standortsteuermodell, Geschwindigkeitsregelungsmodell und Trogue-Steuermodell.
| Spannung | Steuermodus | Einphasige/voll-kontrollierte dreiphasigkorrektur SVPWM-Modulation |
| Kodierer | Kodierer-Feedback | Impuls 2500 Zuwachs + Hall-Kodierer; Impuls 2500 Zuwachs; absoluter Kodierer 17bit Tamagawa; absoluter Kodierer 23bit Tamagawa; absoluter Kodierer 24bit Nikon; |
| Impuls-Befehl gab ein | Impuls-Art | Differenzialer Input, Open-Collector |
| Frequenzbereich | Differenzialer Input: 0-500kHz, Impulsbreite größer als 1us Open-Collector: 0-300kHz, Impulsbreite größer als 2.5us |
|
| Impuls-Modus | Impuls + Richtung; AB-Plus; CW+CCW; | |
| Analogeingabe | Spannungsbereich | -10V zu 10V |
| Eingangsimpedanz | 10kΩ | |
| Maximale Frequenz | 1.5kHz | |
| DI-/DOschnittstellen-Art | NPN/PNP | |
| Kommunikation | Modbus/CANopen/EtherCAT | |
| Positions-Modus | Befehls-eingegebene Methode | Impuls-Befehl Interne Planungsposition > Plan durch Zielposition, Geschwindigkeit, Beschleunigung und Verlangsamung Zeit > trapezoide Geschwindigkeitskurve > Kubikgeschwindigkeitskurve > absoluter/relativer Befehlsmodus |
| Anweisungs-glatt machender Modus | Tiefpaßentstörung/mittlere Entstörung | |
| Elektronisches Gang-Verhältnis | N/M; (M=1~2147483647, N=1~2147483647) | |
| Drehmoment-Grenze | Interne Drehmoment-Grenze/analoge Drehmoment-Grenze | |
| Feedforward-Ausgleich | Geschwindigkeit Feedforward/Drehmoment Feedforward | |
| Drehmoment-Ausgleich | Örtlich festgelegter Drehmoment-Ausgleich/analoger Drehmoment-Ausgleich/ Automatischer Drehmoment-Ausgleich; |
|
Servo-Antriebs-Beschreibung Detaails über einen Servo-Antrieb, wie man das Servo-Antriebsmodell vorwählt und Installation tut?
 Die Platte enthält 5 Knöpfe und 5 digitale Rohre. Die allgemeinen Funktionen der fünf Knöpfe werden in der Tabelle unten gezeigt. |
|
| Schlüsselname | Schlüsselfunktion |
| Modus | Betriebsartenschalter, Rückkehr zum vorhergehenden Menü |
| ▲(fügen Sie) hinzu | blinkender Stückchenwert der Zunahme des digitalen Rohrs LED |
| ▼(Dezember) | Verringern Sie blinkenden Stellenwert des digitalen Rohrs LED |
| ◄◄ (Verschiebung) | Verschiebt das Rohr Blinkens LED auf das links; überprüft den hohen Wert von Daten länger als 5 Bits; Störungszurückstellen; führen Sie F-Nfunktion durch |
| STELLEN Sie ein | Lese-Schreibparameterinhalte |
Zertifikate
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von
das elektrische Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität
Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.
Lieferfrist und Verschiffen-Weise
1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
| Quantität | 1-5 Ausrüstungen | 50-100 Ausrüstungen | 200-500 Ausrüstungen |
| Lieferfrist | Innerhalb 3 Tage | 5-10 Tage | 15-25 Tage |
| Verpackende Details des Servo-Antriebs | |||||
| Produkte | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Größe | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
