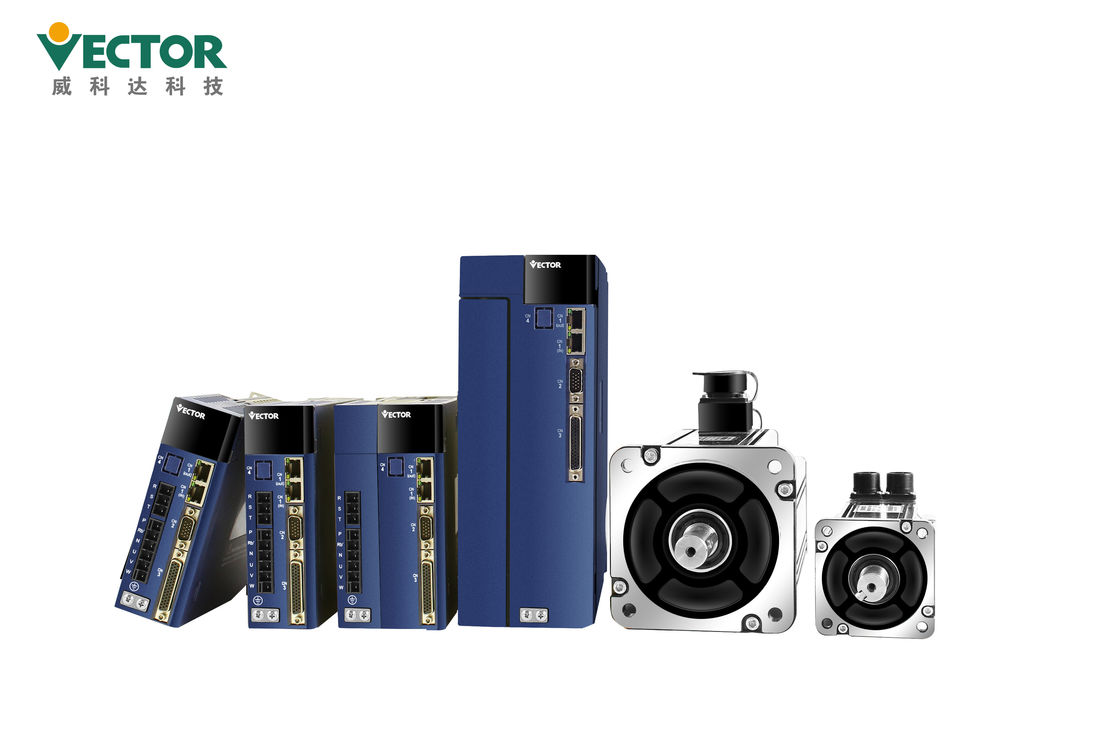

Wechselstromservobewegungssystem DES CER-3.8kw für Holzbearbeitungs-Schneidemaschinen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Vector |
| Zertifizierung: | CE |
| Modellnummer: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Ausrüstung |
|---|---|
| Preis: | To Be Discussed |
| Verpackung Informationen: | 375*290*155mm, 280*208*112mm |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500-1000 Ausrüstungen /Month |
|
Detailinformationen |
|||
| Phase: | Dreiphasig | Spannung: | 380v |
|---|---|---|---|
| Modell: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 | Verwendung: | Holzbearbeitungs-Schneidemaschinen |
| Certifictaes: | CER | KODIERER: | 17/23 absoluter Kodierer des Bits |
| Übertragungsprotokolle: | Modbus/CANopen/EtherCAT | Energie: | 3.8KW |
| Markieren: | Holzbearbeitung bearbeitet Wechselstromservobewegungssystem maschinell,Wechselstromservobewegungssystem DES CER-3.8kw |
||
Produkt-Beschreibung
Wechselstromservo-Antrieb Servomotor 3.8kw 380V stabiler für Holzbearbeitungs-Schneidemaschinen
Wechselstromservo-Antrieb für Holzbearbeitungs-Schneidemaschinen
Wechselstrom 3.8KW
Dreiphasen-380V
Modbus/CanOpen/EtherCAT
Standort-/Geschwindigkeits-/Drehmoment-Steuermodus
absoluter Kodierer 17/23bit Tamagawa;
Produkte kennzeichnet
| Produkt-Name | Wechselstromservo-Antrieb für Holzbearbeitungs-Schneidemaschinen | ||
| Marke | Vektor | ||
| Modell nein. |
|
||
| Power4 | 3.8KW | ||
| Spannung | 380V | ||
| Phase | Dreiphasig | ||
| Nennstrom | 12A | ||
| Übertragungsprotokolle | Modbus/CANopen/EtherCAT | ||
| Kodierer | 17/23 absoluter Kodierer Bit Tamagawa |
Wie zum slect der Servo-Drive+Servo-Motor
Die Platte enthält 5 Knöpfe und 5 digitale Rohre.
Die allgemeinen Funktionen der fünf Knöpfe werden in der Tabelle unten gezeigt.
| Schlüsselname | Schlüsselfunktion |
| Modus | Betriebsartenschalter, Rückkehr zum vorhergehenden Menü |
| ▲(fügen Sie) hinzu | blinkender Stückchenwert der Zunahme des digitalen Rohrs LED |
| ▼(Dezember) | Verringern Sie blinkenden Stellenwert des digitalen Rohrs LED |
| ◄◄ (Verschiebung) | Verschiebt das Rohr Blinkens LED auf das links; überprüft den hohen Wert von Daten länger als 5 Bits; Störungszurückstellen; führen Sie F-Nfunktion durch |
| STELLEN Sie ein | Lese-Schreibparameterinhalte |
Die Platte enthält 8 Knöpfe und 5 digitale Rohre.
Nur 5 der 8 Knöpfe können benutzt werden, und die restlichen 3 reservierten Knöpfe.
Die allgemeinen Funktionen der fünf Knöpfe werden in der Tabelle unten gezeigt.
| Schlüsselname | Schlüsselfunktion |
| PAR/ALM | Betriebsartenschalter, Rückkehr zum vorhergehenden Menü |
| ▲(fügen Sie) hinzu | blinkender Stückchenwert der Zunahme des digitalen Rohrs LED |
| ▼(Dezember) | Verringern Sie blinkenden Stellenwert des digitalen Rohrs LED |
| STOPP/RST | Verschiebt das Rohr Blinkens LED auf das links; überprüft den hohen Wert von Daten länger als 5 Bits; Störungszurückstellen; führen Sie F-Nfunktion durch |
| RD/WT | Lese-Schreibparameterinhalte; geben Sie F-Nseite ein |

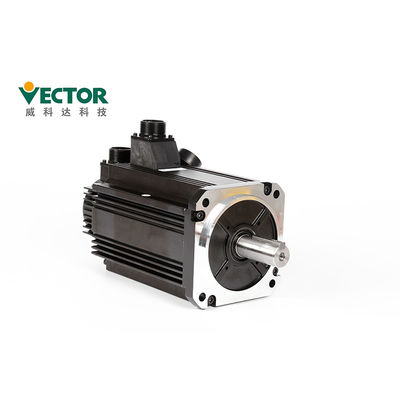

Servomotor:
Wie zur Installation der Servo-Antrieb und Anschließen an Servomotor?
Installation:
●Installieren Sie den Fahrer auf eine trockene und starke Plattform. Behalten Sie gute Belüftung bei und
Wärmeableitung während der Installation und die gute Erdung beibehalten.
●Installieren Sie bitte in die spezifizierte Richtung, um Funktionsstörung zu vermeiden.
●Bei der Installierung, garantieren Sie bitte, dass dem Servofahrer an spezifiziert gehalten wird
Abstand von der Innenseite des Kabinetts und anderer Maschinen, andernfalls möglicherweise es verursacht Feuer oder Funktionsstörung.
●Bei der Installierung, blockieren Sie nicht den Sog und die Absaugöffnungen, und erlauben Sie nicht Fremdkörper innerhalb
das Produkt zum hereinzukommen, andernfalls verursacht möglicherweise es die Funktionsstörung oder Feuer, die zum Altern von internen Komponenten passend sind.
●Setzen Sie schwere Gegenstände nicht auf oder unter dieses Produkt, wie dieses möglicherweise Verletzung ergibt.
●Installieren Sie bitte in die folgende Umwelt:
1.places ohne direktes Sonnenlicht;
2.Locations, wo die umgebende Temperatur im Bereich von 0 ° C bis 55 ° C ist;
Feuchtigkeit 3.Relative im Bereich von 0% bis 95% und keine Kondensation;
4.Locations frei von den Wassertröpfchen, von den Dämpfen, vom Staub und vom öligen Staub;
5.Locations, wo es kein Gerät der hohen Hitze gibt;
6.Non-corrosive, brennbares Gas und flüssige Standorte;
7.It ist nicht einfach, Wasser, Öl und Medizin zu spritzen;
8.places, die nicht radioaktiver Strahlung ausgesetzt werden;
9.Strong und Erschütterung-freie Plätze;
10.Locations, wo es keine elektromagnetische Impulsstörung gibt.
| Installation Umwelt Anforderungen |
Atmosphärendruck | 86~106kPa |
| Mbient-Feuchtigkeit | 0~55℃ | |
| Umgebende Temperatur | 0~90%RH | |
| IP-Bewertung | IP20 | |
| Erschütterung | 0~4.9m/s^2 |
Verpackung und Versenden
| Verpackende Details des Servo-Antriebs | |||||
| Produkte | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Größe | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Verpackende Sonderkommandos des Bewegungs-Prüfers | |||||
| Produkte | VA-Bewegung | VA-Expansion | VE-Bewegung | VE-Expansion (32) | VE-Expansion (76) |
| Ctn. Größe | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Lieferfrist
| Quantität | 1-5 Ausrüstungen | 50-100 Ausrüstungen | 200-500 Ausrüstungen |
| Lieferfrist | Innerhalb 3 Tage | 5-10 Tage | 15-25 Tage |
1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
Zusätze
| Zusätzlicher Name | Bild | ||
| Ersatzteile Satandard | Energieanschluß | |
Passen Sie sich E1, Antrieb der Struktur E2 an |
| Stecker des Kodierers Cn3 | Kodiererstecker auf der Fahrerseite | ||
| Anschlussstecker des Steuer Cn4 | Input/Output Signalanschlüsse, Benutzerverdrahtung | ||
| Kodiererverbindungslinie | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Stromleitung | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Antriebsüberwachungslinie | Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein | ||
| Kauf von Ersatzteilen | USB zum Kabel des Adapters RS232 | Bei Bedarf Selbstkauf | |
| Ethernet-Fernmeldeleitung | Bei Bedarf Selbstkauf |
CER Zertifikate
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von
elektrisches Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität
Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.
