bewegungs-Kontrollsystem-Servobewegungsregelungs-System 3.5Nm 750W Servo
Produktdetails:
Herkunftsort: | China |
Markenname: | Vector |
Zertifizierung: | CE |
Modellnummer: | VEC-VC-00323HC-M-E/90MB-R7520A23F-MF2 |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 Ausrüstung |
---|---|
Preis: | To Be Discussed |
Verpackung Informationen: | 375*290*155mm, 280*208*112mm |
Lieferzeit: | 5-8 Arbeitstage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 500-1000 Ausrüstungen /Month |
Detailinformationen |
|||
Phase: | Dreiphasig | Spannung: | 380v |
---|---|---|---|
Modell: | VEC-VC-00733HC-M-E/130MB-2R625A33F-MF2 | Verwendung: | Druckmaschine |
Certifictaes: | CER | KODIERER: | 24 Bit-absoluter Kodierer |
Übertragungsprotokolle: | Modbus/CANopen/EtherCAT | Energie: | 0.75kw |
Markieren: | Servokontrollsystem der bewegungs-3.5Nm,Servobewegungs-Kontrollsystem 3.5Nm 750W,Regelungs-System des Servomotor750w |

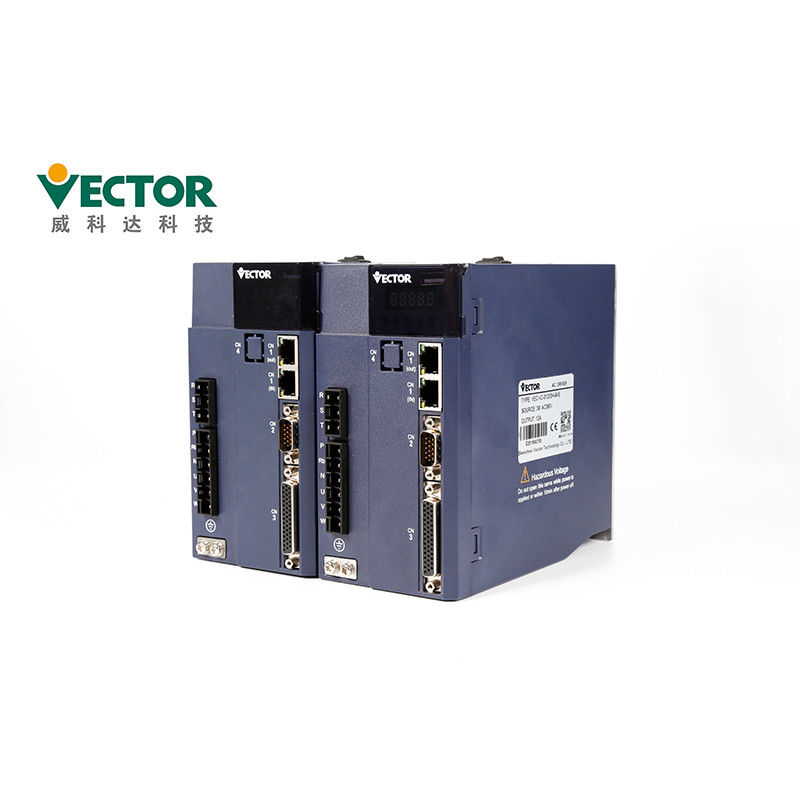

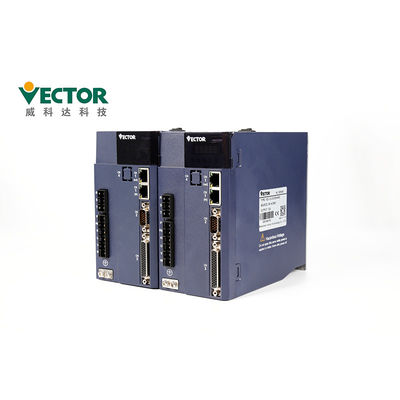

Produkt-Beschreibung
Regelungs-Servofahrer-With 24bit 220V 3.5nm 750W hybrider absoluter Kodierer
Hybride Regelungs-Servofahrer
Wechselstrom 0.75KW
Dreiphasen-380V
Modbus/CanOpen/EtherCAT
Standort-/Geschwindigkeits-/Drehmoment-Steuermodus
absoluter Kodierer 24bit Tamagawa;
Produkte kennzeichnet
Produkt-Name | Endlosschleifen-Schrittmotor Kit Servo Driver |
Marke | Vektor |
Modell nein. | VEC-VC-00733HC-M-E/130MB-2R625A33F-MF2 |
Power4 | 0.75KW |
Spannung | 380V |
Phase | Dreiphasig |
Nennstrom | 7A |
Übertragungsprotokolle | Modbus/CANopen/EtherCAT |
Kodierer | 24 absoluter Kodierer des Bits |
Slecting Servobewegungsmodell:
Servo-Antriebs-Installation:
●Installieren Sie den Fahrer auf eine trockene und starke Plattform. Behalten Sie gute Belüftung bei und
Wärmeableitung während der Installation und die gute Erdung beibehalten.
●Installieren Sie bitte in die spezifizierte Richtung, um Funktionsstörung zu vermeiden.
●Bei der Installierung, garantieren Sie bitte, dass dem Servofahrer an spezifiziert gehalten wird
Abstand von der Innenseite des Kabinetts und anderer Maschinen, andernfalls möglicherweise es verursacht Feuer oder Funktionsstörung.
●Bei der Installierung, blockieren Sie nicht den Sog und die Absaugöffnungen, und erlauben Sie nicht Fremdkörper innerhalb
das Produkt zum hereinzukommen, andernfalls verursacht möglicherweise es die Funktionsstörung oder Feuer, die zum Altern von internen Komponenten passend sind.
●Setzen Sie schwere Gegenstände nicht auf oder unter dieses Produkt, wie dieses möglicherweise Verletzung ergibt.
●Installieren Sie bitte in die folgende Umwelt:
1.places ohne direktes Sonnenlicht;
2.Locations, wo die umgebende Temperatur im Bereich von 0 ° C bis 55 ° C ist;
Feuchtigkeit 3.Relative im Bereich von 0% bis 95% und keine Kondensation;
4.Locations frei von den Wassertröpfchen, von den Dämpfen, vom Staub und vom öligen Staub;
5.Locations, wo es kein Gerät der hohen Hitze gibt;
6.Non-corrosive, brennbares Gas und flüssige Standorte;
7.It ist nicht einfach, Wasser, Öl und Medizin zu spritzen;
8.places, die nicht radioaktiver Strahlung ausgesetzt werden;
9.Strong und Erschütterung-freie Plätze;
10.Locations, wo es keine elektromagnetische Impulsstörung gibt.
Funktionierende Vorkehrungen:
●in der Testoperation zwecks Unfälle zu verhindern, prüfen Sie bitte den Servomotor ohne Last
(angeschlossen nicht an die Fahrerwelle), andernfalls verursacht möglicherweise sie Verletzung.
●beim Beginnen, die Unterstützungsmaschine an zu betreiben, stellen Sie die Benutzerparameter ein, die die Maschine zusammenbringen
im Voraus. Wenn Sie Operation ohne Parametereinstellung beginnen, verursacht möglicherweise sie mechanischen Verlust oder Funktionsstörung.
●zu Unfälle vermeiden, einen Begrenzungsschalter oder einen Stopper am Ende des beweglichen Teils der Maschine installieren,
andernfalls verursacht es mechanischen Schaden oder Verletzung.
●nehmen Sie nicht extreme Änderungen an den Parametereinstellungen vor, wie dieses möglicherweise herein resultiert
instabile Operation, mechanischer Schaden oder Verletzung.
●wenn die Energie eingeschaltet wird, oder die Stromversorgung abgeschnitten wird, der Kühlkörper des Servofahrers, extern
Bremswiderstand, Motor, etc. sind möglicherweise in einem Zustand der hohen Temperatur. Berühren Sie ihn nicht, andernfalls verursacht möglicherweise er Brände.
●wenn Sie einen Servomotor auf der vertikalen Achse verwenden, stellen Sie eine Sicherheitsvorrichtung ein, um das Werkstück am Fallen zu verhindern
unter Warnung über Reise, etc. darüber hinaus, führen Sie bitte den einstellenden Servoverschlusshalt, wenn eine Überreise auftritt durch,
andernfalls fällt das Werkstück möglicherweise in Überreisezustand.
●tragen Sie den Betriebsbereich der Maschine nicht während der Operation ein, andernfalls verursacht sie Verletzung.
●berühren Sie den Servomotor oder das bewegliche Teil der Maschine nicht während
Operation, andernfalls verursacht es Verletzung.
●gründen Sie bitte das Sicherheitssystem, um Sicherheit sogar im Falle eines Signals sicherzustellen
Linie Bruch. Zum Beispiel wenn das Positiv über Reiseschalter (TOPF) und das negativ über Reiseschalter
(NICHT) werden Signale an der Werkseinstellung, sie funktionieren sicher getrennt.
●seien Sie sicher, den Servoaus-zustand einzustellen, wenn Sie den Strom abstellen.
●drehen Sie nicht das Ein-/Ausschalten häufig. Nach den tatsächlichen Operationsanfängen der Ein-/Ausschalten-Abstand
sein sollte mehr als 1 Stunde, andernfalls werden die Komponenten innerhalb der Servoeinheit vorzeitig gealtert.
●wenn eine Warnung auftritt, stellen Sie die Warnung, nachdem die Ursache entfernt ist zurück und stellen Sie sicher
Sicherheit und die Operation neu zu starten, andernfalls es verursacht möglicherweise Verletzung.
●benutzen Sie die Bremse des Bremsmotors nicht für das normale Bremsen, andernfalls kann es
verursachen Sie eine Funktionsstörung.

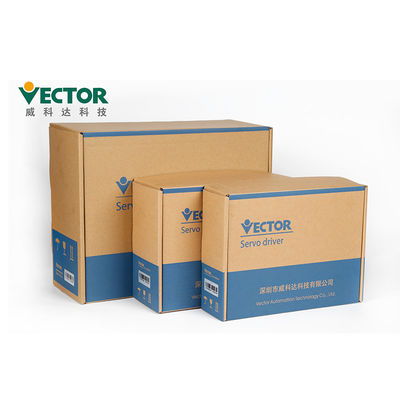

Verpackung und Versenden
Verpackende Details des Servo-Antriebs | |||||
Produkte | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
Ctn. Größe | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
Verpackende Sonderkommandos des Bewegungs-Prüfers | |||||
Produkte | VA-Bewegung | VA-Expansion | VE-Bewegung | VE-Expansion (32) | VE-Expansion (76) |
Ctn. Größe | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Lieferfrist
Quantität | 1-5 Ausrüstungen | 50-100 Ausrüstungen | 200-500 Ausrüstungen |
Lieferfrist | Innerhalb 3 Tage | 5-10 Tage | 15-25 Tage |
1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
Zusätze
Zusätzlicher Name | Bild | ||
Ersatzteile Satandard | Energieanschluß | Passen Sie sich E1, Antrieb der Struktur E2 an | |
Stecker des Kodierers Cn3 | Kodiererstecker auf der Fahrerseite | ||
Anschlussstecker des Steuer Cn4 | Input/Output Signalanschlüsse, Benutzerverdrahtung | ||
Kodiererverbindungslinie | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
Stromleitung | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
Antriebsüberwachungslinie | Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein | ||
Kauf von Ersatzteilen | USB zum Kabel des Adapters RS232 | Bei Bedarf Selbstkauf | |
Ethernet-Fernmeldeleitung | Bei Bedarf Selbstkauf |
CER Zertifikate
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von
elektrisches Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität
Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.
