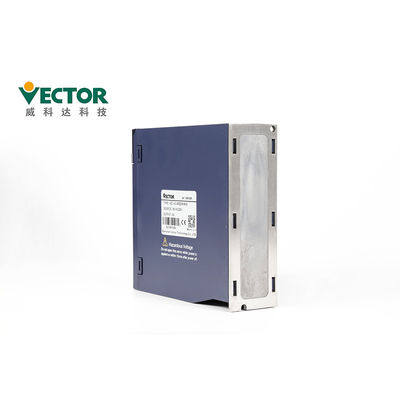

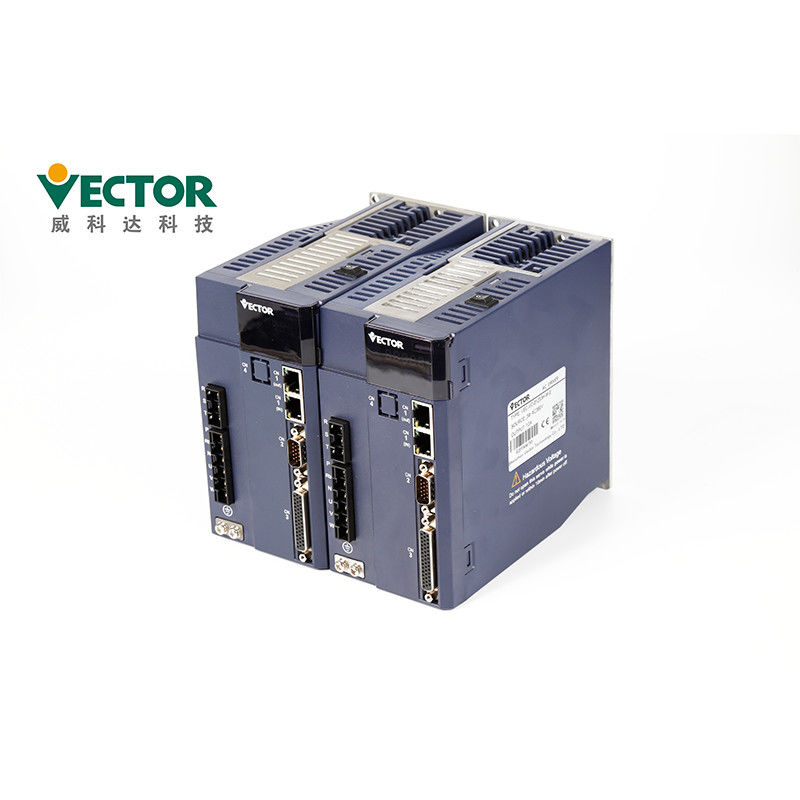

A4n-Standard-Universalservo-Antrieb EtherCAT 200W 400W 750W 1kw 1.5kw

Produkt-Beschreibung

A4n-Standardservo fährt Servomotor Ethercat 200W 400W 750W 1kw 1.5kw

Drehmomentstarker genauer Servo-Antrieb
Energie 75KW
Dreiphasen-380V
CanOpen/EtherCAT
Drehmoment-Steuermodus
absoluter Kodierer mit 17 Bits;

Produkt-Beschreibung


Installations-Vorkehrungen

●Installieren Sie den Fahrer auf eine trockene und starke Plattform. Behalten Sie gute Belüftung bei und

Wärmeableitung während der Installation und die gute Erdung beibehalten.

●Installieren Sie bitte in die spezifizierte Richtung, um Funktionsstörung zu vermeiden.

●Bei der Installierung, garantieren Sie bitte, dass der Servofahrer in einem spezifizierten Abstand vom inneren gehalten wird

Oberfläche des Kabinetts und anderer Maschinen, andernfalls es verursacht möglicherweise Feuer oder Funktionsstörung.


●Bei der Installierung, blockieren Sie nicht den Sog und die Absaugöffnungen, und erlauben Sie nicht Fremdkörper

innerhalb des Produktes zum hereinzukommen, andernfalls es möglicherweise verursacht die Funktionsstörung oder Feuer, die zum Altern von internen Komponenten passend sind.
●Setzen Sie schwere Gegenstände nicht auf oder unter dieses Produkt, wie dieses möglicherweise Verletzung ergibt.
●Installieren Sie bitte in die folgende Umwelt:
1.places ohne direktes Sonnenlicht;
2.Locations, wo die umgebende Temperatur im Bereich von 0 ° C bis 55 ° C ist;
Feuchtigkeit 3.Relative im Bereich von 0% bis 95% und keine Kondensation;
4.Locations frei von den Wassertröpfchen, von den Dämpfen, vom Staub und vom öligen Staub;
5.Locations, wo es kein Gerät der hohen Hitze gibt;
6.Non-corrosive, brennbares Gas und flüssige Standorte;
7.It ist nicht einfach, Wasser, Öl und Medizin zu spritzen;
8.places, die nicht radioaktiver Strahlung ausgesetzt werden;
9.Strong und Erschütterung-freie Plätze;
10.Locations, wo es keine elektromagnetische Impulsstörung gibt.


Die Platte enthält 8 Knöpfe und 5 digitale Rohre. Nur 5 der 8 Knöpfe können benutzt werden, und

restliche 3 Knöpfe reserviert. Die allgemeinen Funktionen der fünf Knöpfe werden in der Tabelle unten gezeigt.

Verdrahten von Vorkehrungen

●Es wird, um empfohlen einphasiges 220V nicht für Hauptstromversorgung zu verwenden,

welches Schaden des Elektrolytkondensators verursachen kann wegen des Mangels an Phase.

●Ändern Sie die Verdrahtung nicht während macht-auf, andernfalls verursacht möglicherweise sie elektrisches

Schock oder Verletzung.

●Führen Sie bitte Verdrahtung oder Inspektion durch Fachmonteure, andernfalls sie durch

kann Elektroschock- oder Produktausfall verursachen.

●Bitte sorgfältig die Verdrahtung und die Stromversorgung bestätigen. Der Ausgangskreis liegt möglicherweise an kurzgeschlossenes

Verdrahten von Fehlern oder von Anwendung von verschiedenen Spannungen. Die Bremse funktioniert nicht, wenn über Störung auftritt,

welches mechanischen Schaden oder Personenschaden ergeben kann.

●Schließen Sie das Eingangsleistungskabel nicht an die u-, v- und w-Anschlüsse von an

Antrieb. Andernfalls wird der Servofahrer beschädigt.

●Beim Verdrahten, führen Sie das Stromkabel und das Signalkabel nicht durch das gleiche Rohr, und rollen Sie nicht zusammen

sie zusammen. Der Abstand zwischen den zwei sollte sein mehr als 30cm, zum von Störung zu vermeiden.

●Die Fahrermasseklemme muss geerdet werden, um Durchsickern zu vermeiden und die Störung des Systems zu verringern,

und der Durchmesser der Erdung sollte der selbe wie oder über der Stromversorgungsversorgungslinie sein.

●Wenn Sie die Wechselstrom-Stromversorgung und DC-Stromversorgung an die Servoeinheit anschließen, schließen Sie an spezifiziert an

Anschluss. Nichtbeachten ergibt möglicherweise Funktionsstörung oder Feuer.

●Für die verdrahtende Länge ist die Befehlseingabezeile bis 3m und der Kodierer

Linie ist bis 20m.

●Verwenden Sie ein twisted pair abschirmte Kabel für das Signalkabel und Kodiererkabel und

Boden das Schild mit einem einzelnen Ende.

●Die u-, v-, w-Anschlüsse des Fahrers und die u-, v- und w-Anschlüsse des Motors sollten eins nach dem anderen angeschlossen werden

entsprechend dem Namen. Wenn er falsch angeschlossen wird, kann der Motor nicht normalerweise funktionieren.

●Allgemeine DC-Busprodukte erfordern druckempfindliche Widerstände und die Verdrahtung

ist sicher.

●Überprüfen Sie bitte die Energie, nachdem die Energie aus für mindestens 5 Minuten ist. Selbst wenn der Strom abgestellt wird, Hochspannung

kann innerhalb des Servo-Antriebs bleiben. Deshalb berühren Sie nicht den Energieanschluß innerhalb, 5 Minuten nachdem die Energie ist

abgestellt, andernfalls verursacht möglicherweise es Elektroschock.

●Drehen Sie nicht das Ein-/Ausschalten häufig. Wenn es zu notwendig ist

ununterbrochen die AN/AUS Drehung die Macht, steuern bitte sie einmal oder kleiner in 1 Minute. Seit dem Speisebereich

vom Servofahrer hat einen Kondensator, Flüsse eines große Ladestroms (Gebührenzeit von 0,2 Sekunden) während des AN/AUS

Stromversorgung. Deshalb wenn die Energie AN/AUS häufig gedreht wird, die Leistung der Hauptstromkreiskomponenten

innerhalb des Servofahrers wird vermindert.

●Wenden Sie nicht Energie an, wenn die Verteilerschrauben lose sind, oder das Kabel ist

lose. Andernfalls verursacht möglicherweise er Feuer.

●Ergreifen Sie passende Abschirmungsmaßnahmen in den folgenden Standorten, andernfalls

die Maschine wird beschädigt möglicherweise:

1. Standorte, die die Störung wegen der statischen Elektrizitäts verursachen;

2. Ein Platz, der ein starkes elektrisches Feld oder ein starkes Magnetfeld produziert;

3. Standorte, in denen es möglicherweise Strahlungsstrahlung gibt;

4. Ein Platz mit einem Netzanschlusskabel in der Nähe.

Zusätze:

	Zusätzlicher Name	Bild
Ersatzteile Satandard	Energieanschluß		Passen Sie sich E1, Antrieb der Struktur E2 an
	Stecker des Kodierers Cn3		Kodiererstecker auf der Fahrerseite
	Anschlussstecker des Steuer Cn4		Input/Output Signalanschlüsse, Benutzerverdrahtung
	Kodiererverbindungslinie		Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück
	Stromleitung		Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück
	Antriebsüberwachungslinie		Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein
Kauf von Ersatzteilen	USB zum Kabel des Adapters RS232		Bei Bedarf Selbstkauf
	Ethernet-Fernmeldeleitung		Bei Bedarf Selbstkauf

Zertifikate
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von
elektrisches Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität
Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.

Qualitäts-Prüfung:
Viermal Produktionsprüfung
 Zwei hoursTesting Mal 24
Vollprüfung vor Verschiffen

Lieferfrist und Verschiffen-Weise

1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
