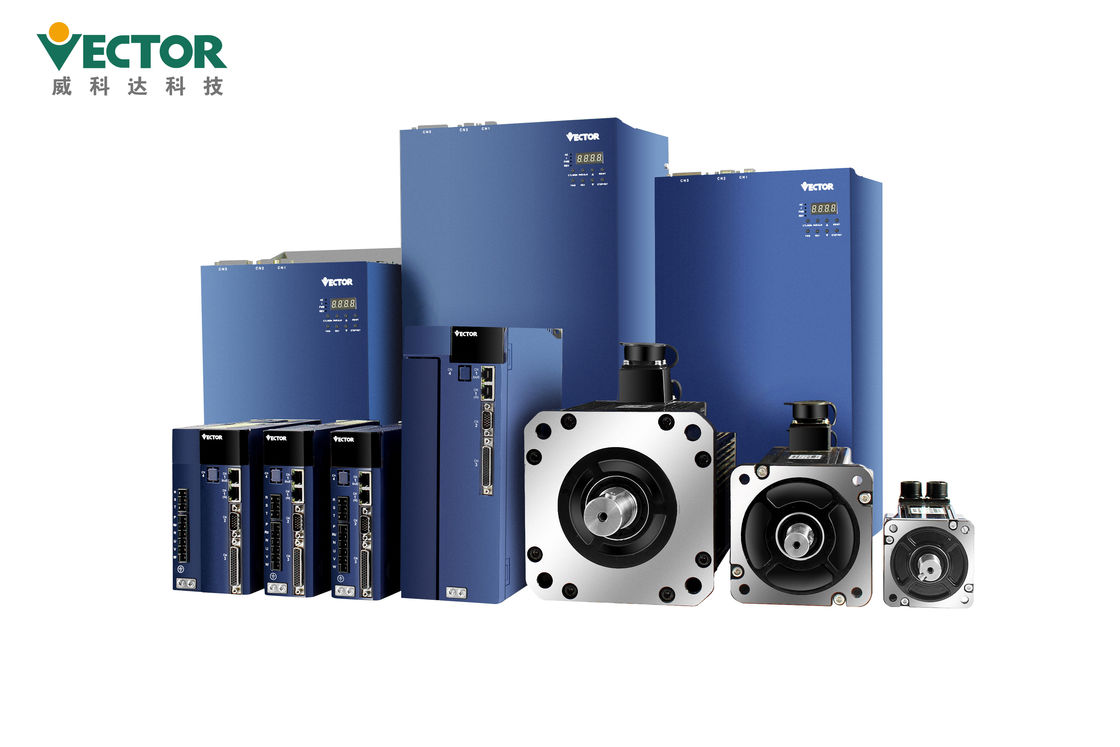

Universalservo-Antriebs-dreiphasigdrehmomentstarkes 380V 75KW
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Vector |
| Zertifizierung: | CE |
| Modellnummer: | VEC-VC-15033H-M-EA |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Ausrüstung |
|---|---|
| Preis: | To Be Discussed |
| Verpackung Informationen: | 280*208*78mm, 375*290*155mm |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Ausrüstungen/Monat |
|
Detailinformationen |
|||
| Spannung: | 380V | Energie: | 75kw |
|---|---|---|---|
| Phase: | Phase 3 | Übertragungsprotokolle: | CANopen |
| KODIERER: | absoluter Kodierer mit 17 Bits; | Nennstrom: | 150A |
| Input/Output: | Impuls/Entsprechung | Steuermodus: | Drehmoment |
| Anwendung: | CNC | Produkt-Name: | Drehmomentstarker genauer Servo-Antrieb |
| Markieren: | Universalservo-Antrieb 380V,Universalservo-Antrieb 75KW |
||
Produkt-Beschreibung
380V 75KW asynchroner/synchroner drehmomentstarker genauer Servo-dreiphasigantrieb
Drehmomentstarker genauer Servo-Antrieb
Energie 75KW
Dreiphasen-380V
CanOpen/EtherCAT
Drehmoment-Steuermodus
absoluter Kodierer mit 17 Bits;
Produkt-Beschreibung
| Produkt-Name | Drehmomentstarker genauer Servo-Antrieb |
| Marke | Vektor |
| Modell nein. | VEC-VC-15033H-M-EA |
| Energie | 75KW |
| Input/Output | Impuls/Entsprechung |
| Spannung | 380V |
| Phase | Dreiphasig |
| Nennstrom | 150A |
| Übertragungsprotokolle | CanOpen/EtherCAT |
| Kodierer | absoluter Kodierer mit 17 Bits; |
Installations-Vorkehrungen
| Installation Umwelt Anforderungen |
Atmosphärendruck | 86~106kPa |
| Mbient-Feuchtigkeit | 0~55℃ | |
| Umgebende Temperatur | 0~90%RH | |
| IP-Bewertung | IP20 | |
| Erschütterung | 0~4.9m/s^2 |
●Bei der Installierung, blockieren Sie nicht den Sog und die Absaugöffnungen, und erlauben Sie nicht Fremdkörper
innerhalb des Produktes zum hereinzukommen, andernfalls es möglicherweise verursacht die Funktionsstörung oder Feuer, die zum Altern von internen Komponenten passend sind.
●Setzen Sie schwere Gegenstände nicht auf oder unter dieses Produkt, wie dieses möglicherweise Verletzung ergibt.
●Installieren Sie bitte in die folgende Umwelt:
1.places ohne direktes Sonnenlicht;
2.Locations, wo die umgebende Temperatur im Bereich von 0 ° C bis 55 ° C ist;
Feuchtigkeit 3.Relative im Bereich von 0% bis 95% und keine Kondensation;
4.Locations frei von den Wassertröpfchen, von den Dämpfen, vom Staub und vom öligen Staub;
5.Locations, wo es kein Gerät der hohen Hitze gibt;
6.Non-corrosive, brennbares Gas und flüssige Standorte;
7.It ist nicht einfach, Wasser, Öl und Medizin zu spritzen;
8.places, die nicht radioaktiver Strahlung ausgesetzt werden;
9.Strong und Erschütterung-freie Plätze;
10.Locations, wo es keine elektromagnetische Impulsstörung gibt.

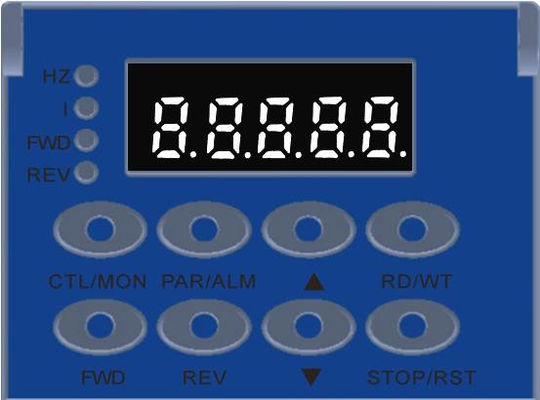

Die Platte enthält 8 Knöpfe und 5 digitale Rohre. Nur 5 der 8 Knöpfe können benutzt werden, und
restliche 3 Knöpfe reserviert. Die allgemeinen Funktionen der fünf Knöpfe werden in der Tabelle unten gezeigt.
| Schlüsselname | Schlüsselfunktion |
| PAR/ALM | Betriebsartenschalter, Rückkehr zum vorhergehenden Menü |
| ▲(fügen Sie) hinzu | blinkender Stückchenwert der Zunahme des digitalen Rohrs LED |
| ▼(Dezember) | Verringern Sie blinkenden Stellenwert des digitalen Rohrs LED |
| STOPP/RST | Verschiebt das Rohr Blinkens LED auf das links; überprüft den hohen Wert von Daten länger als 5 Bits; Störungszurückstellen; führen Sie F-Nfunktion durch |
| RD/WT | Lese-Schreibparameterinhalte; geben Sie F-Nseite ein |
Zusätze:
| Zusätzlicher Name | Bild | ||
| Ersatzteile Satandard | Energieanschluß | |
Passen Sie sich E1, Antrieb der Struktur E2 an |
| Stecker des Kodierers Cn3 | Kodiererstecker auf der Fahrerseite | ||
| Anschlussstecker des Steuer Cn4 | Input/Output Signalanschlüsse, Benutzerverdrahtung | ||
| Kodiererverbindungslinie | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Stromleitung | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Antriebsüberwachungslinie | Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein | ||
| Kauf von Ersatzteilen | USB zum Kabel des Adapters RS232 | Bei Bedarf Selbstkauf | |
| Ethernet-Fernmeldeleitung | Bei Bedarf Selbstkauf |
Zertifikate
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von
elektrisches Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität
Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.
Qualitäts-Prüfung:
Viermal Produktionsprüfung
Zwei hoursTesting Mal 24
Vollprüfung vor Verschiffen
Lieferfrist und Verschiffen-Weise
1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
| Verpackende Details des Servo-Antriebs | |||
| Produkte | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Größe | 280*208*78 | 280*208*112 | 375*290*155 |
