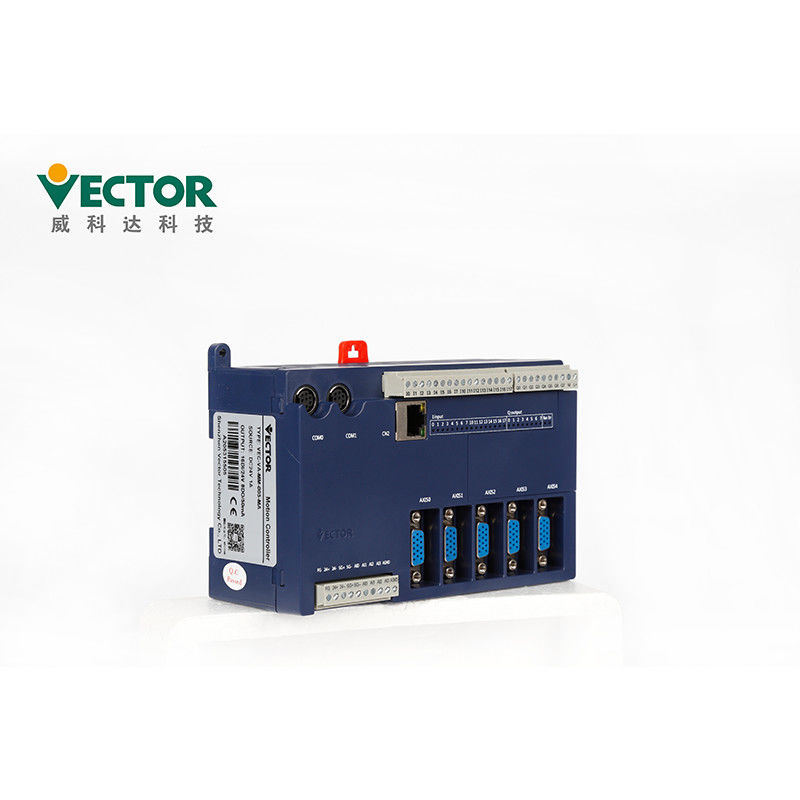

16 DI 8 5 Achse CanOpen-Bewegungs-Prüfer-For Rotary Knife-Schneidemaschine TUN

Produkt-Beschreibung

MULTIPROG, das Achsen-Bewegungs-Prüfer-For Rotary Knife-Schneidemaschine CanOpen 5 programmiert

Der VA-Reihenbewegungsprüfer benutzt das MULTIPROG-Programmierwerkzeug und stützt 5 programmierend

Sprachen des internationalen Standards IEC61131-3, es einfach machend, damit Anwendungsprogrammierer erhalten

begann. Dieser Bewegungsprüfer stützt drei Arten Schnittstellen: Impuls, Entsprechung und CanOpen für Bewegung

control.VA-Reihenbewegungsprüfer hat 5 Servoachsen-Hardware-Schnittstellen, die analoges annehmen können

Regelungs- oder Bewegungsprüfer der Impulshalb-geschlossenschleife control.VA liefert eine one-stop Lösung,

stützt lokale IO-Expansion, Ethernet, Serie; Stützrealzeit Tasksteuerung und hat vorangebracht

und bedienungsfreundliche Simulationswerkzeuge und integriert reiche Bewegungskontrollfunktionsblöcke (einschließlich eingeweiht

Module für die Industrie), Parameteranpassung ist bequem und schließt das Glatt machen der Geschwindigkeit ein

Kurve, wenn der Funktionsblock geschaltet wird. Die Geschwindigkeitskurve der Nockenfunktion ist ein 5. Gradpolynom

S-Kurve; der Bewegungssteuerzyklus von 6 Servoäxten (einschließlich virtuelle Achse) ist kleine 500 wir. Dieses Produkt ist wirklich

der Führer in den Nichtbusbewegungs-Prüferprodukten.

Produkte kennzeichnet

Dank ausgezeichnete Mensch-Maschine Schnittstelle MULTIPROG, gerade einige einfache Schritte, zum eines Projektes zu schaffen.

Dieser Abschnitt beschreibt, wie man die Beschreibung der Software MULTIPROG, die ganze Programmschnittstelle installiert

zur Endverbrauchkonfiguration führte MULTIPROG ein.

MULTIPROG-Software-Installation und -start

1) Dekomprimieren Sie die Installationsdatei von MULTIPROG. Das „X“ und „Y“ im Ordnernamen sind Zahlen. Nachher

die Dekompression, eine Datei, die „MULTIPROGX.XXBuiIdYYY“ genannt wird, wird erzeugt und zeigt die Versionsnummer an

vom Installationspaket. Öffnen Sie den Ordner, der wie gezeigt erscheint

2) Doppelklick, zum „von 双击我自动安装“ wie gezeigt zu öffnen

3) Im Knall-obenDialogfeld Kontrolle, „, das ich ..........“ wie gezeigt annehme.

4) Wählen Sie den Installationsweg, der Benutzer kann ihn beschließen, die Nichterfüllung, Klicken hier als nächstes“ wie gezeigt zu wählen „vor

5) Klicken Sie installieren an, dann möglicherweise Wartung die Fertigstellung der Installation, der Installationsprozeß nimmt

einige Zeit, wie gezeigt.

6) Klicken Sie „Ende“ an, um die Installation der MULTIPROG-Programmierungs-Software wie gezeigt abzuschließen.

7) Doppelklicken Sie die Ikone, um MULTIPROG zu beginnen. Wenn die Ikone nicht auf Ihrem Desktop erscheint, können Sie auch

benutzen Sie das „Startmenü " à " Programm " à " PHOENIX-KONTAKT Software " à " MULTIPROG 5,51 ausdrücklich“, um zu beginnen.

MULTIPROG Programmierungsschnittstellendarstellung

Nachdem MULTIPROG, Sie caNSee geöffnet worden ist, dass es nur eine Hauptgrenze hat. Entsprechend der Funktion

es wird in verschiedene Bereiche, wie gezeigt unterteilt.

a. Klare Programmierungsstruktur, Standardprogrammiersprache

b. Stützcross-übersetzungsebene zwischen FBD, LD und IL und Stützmischprogrammierung

c. Stützt Programmiersprachen IEC61131-3: FBD, LD, IL, St. und SFC

Programmierungsmodell mit Standard-IEC61131-3

1) Die MULTIPROG-Programmierungs-Software, die durch den VA-Bewegungsprüfer benutzt wird, hat eine Programmiersprache

und Programmstruktur in Übereinstimmung mit dem Programmiersystem Iecs 61131-3. In Iec 61131-3,

Einrichtung von Programmen und von Projekten ist in der Programm-Organisations-Einheit (POU) erfolgt. Die Einheit POU besteht

von drei Teilen: PROGRAMM, FUNCTIONBLOCK und FUNKTION. Er ersetzt die fünf Funktionsblöcke OB, PB, DB,

SB und FB der traditionellen Programmiersprache PLC. Leistungsfähiger und kürzer wie gezeigt.

2) Wird Programmierungs-Software-Modell Iecs 61131-3 durch eine Baumstruktur, wie gezeigt unten, die Software dargestellt

Modell beschreibt das Verhältnis zwischen den verschiedenen Teilen, einschließlich die Konfiguration, Ressource, Aufgabe, Programm

Organisationseinheit, globale Variablen, Input-/Outputkonfiguration, ETC… Programmierungsprozeß können ein komplexes Programm programmieren,

oder in einige kleine Module auch gleichzeitig sein unterteilt kann downloaDA Mehrzahl von unterschiedlichen Programmen, Betrieb,

oder das Programm in eine Mehrzahl von Aufgaben, die Modularität und die Arbeitsablauf-Leistungsfähigkeit wie gezeigt durchzuführen, zu verbessern.

Expansions-Einheiten

Das Wirt IO-Expansionsmodul des Vikeda-Bewegungsprüfers hat hauptsächlich 8IO, 16I und 16O. 8IO bedeutet dass

Expansionsmodul hat 8 Häfen des digitalen Input und 8 Digitalergebnishäfen (Transistorart Ertrag); 16I bedeutet das

das Expansionsmodul hat 8 Häfen des digitalen Input und 8 Digitalergebnishäfen (Transistorertrag). 16 DI ports; 16O

Durchschnitte, dass das Expansionsmodul 16 hat, TUN Häfen (Transistorertrag); unter ihnen können DI und ZU TUN vorgewählt werden

durch Pullover auf dem Bewegungsprüferwirt zum Vorwählen von NPN- und PNP-Arten

Die Temperatur der Umwelt, in der dieses Produkt benutzt wird, ist -10°C zu +40°C. Für langfristige Arbeit

es wird empfohlen, dass die umgebende Temperatur unter +40°C. ist. Wenn die umgebende Temperatur übersteigt

+40°C, legen es bitte in einen gut-gelüfteten Platz, um Produktzuverlässigkeit sicherzustellen. Wenn dieses Produkt herein installiert ist

ein Verteilerkasten, die Größe und die Belüftungszustände des Verteilerkastens müssen solch sein internes das ganz

elektronische Geräte werden nicht der Gefahr der Überhitzung ausgesetzt, und sollte beachtet werden ob

die Erschütterung der Maschine beeinflußt die elektronischen Geräte des Verteilerkastens. Darüber hinaus

Nutzungsbedingungen umfassen das folgende:

⑴Plätze ohne Hochheizungsgeräte;
⑵Plätze frei von den Wassertröpfchen, vom Dampf, vom Staub und vom öligen Staub;
⑶Plätze, in denen es kein ätzendes, brennbares Gas oder Flüssigkeit gibt;
⑷Plätze ohne sich hin- und herbewegende Staub- und Metallpartikel;
⑸Ein fester und Erschütterung-freier Platz;
⑹Ein Platz ohne elektromagnetische Impulsstörung.

Verschiedene Expansions-Einheiten und Funktionen
