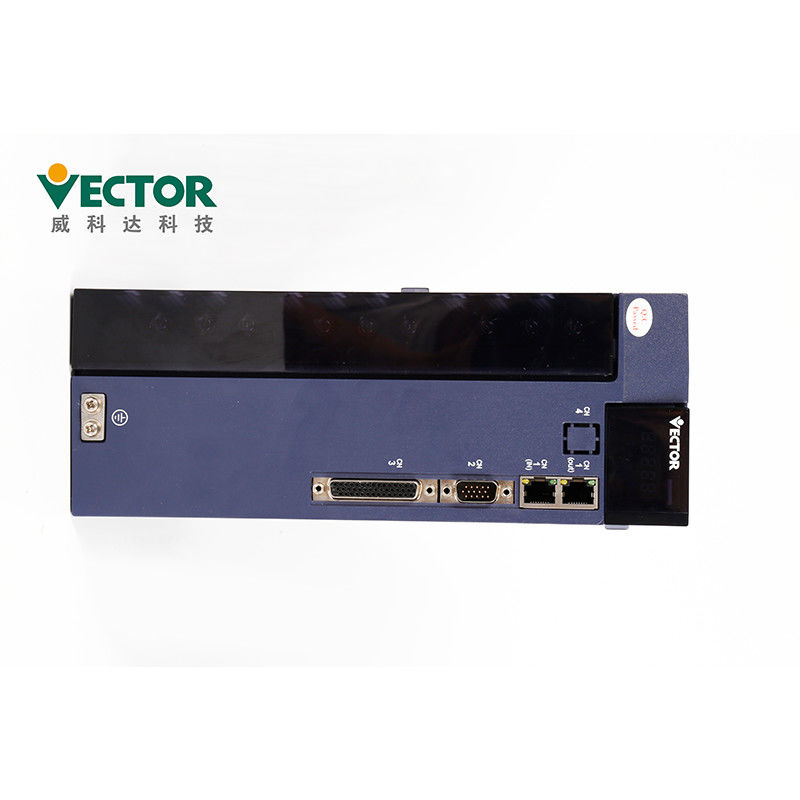

Servobewegungs-Kontrollsystem-kleine Macht der Niederspannungs-220V dreiphasig
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Vector |
| Zertifizierung: | CE |
| Modellnummer: | VEC-VC1-00323M-M-E/60ME-R4030A23-CF2 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Ausrüstung |
|---|---|
| Preis: | USD 300-450 / kit |
| Verpackung Informationen: | 280*208*78mm |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Ausrüstungen/Monat |
|
Detailinformationen |
|||
| Spannung: | 220V | Energie: | 0.4KW |
|---|---|---|---|
| Nennstrom: | 2.6A | Nenndrehzahl: | 3000 U/MIN |
| Bewertetes Torgue: | 1.27N.m | Phase: | Phase 3 |
| Bewegungsflanschgröße: | 60mm | Übertragungsprotokolle: | Modbus/CANopen/EtherCAT |
| Modell: | VEC-VC1-00323M-M-E/60ME-R4030A23-CF2 | Anwendung: | UVflachbettdrucker |
| Markieren: | Servokontrollsystem der bewegungs-220V,Servokontrollsystem der bewegungs-1.27Nm |
||
Produkt-Beschreibung
Dreiphasenvariable Geschwindigkeits-allgemeinhinantrieb der wirtschaftliche kleine Macht-Niederspannungs-220V
Variable Geschwindigkeits-allgemeinhinantrieb
Wechselstrom 220V 0.2KW
Dreiphasig mit absolutem Kodierer 17/23bit Tamagawa;
Protokoll-Art Modbus/CANopen/EtherCAT Commucation
Produkt-Beschreibung
| Produkte | Wechselstromservo-Antriebs-Prüfer-For Cardboard Cap-Zufuhr |
| Marke | Vektor |
| Modell nein. | VEC-VC-01233HC-M-E/180MB-00315A33F-MF2 |
| Energie | 0.4KW |
| Spannung | 220V |
| Phase | Dreiphasig |
| Nenndrehzahl | 3000 U/min |
| Nennstrom | 2.6A |
| Bewertetes Torgue | 1.27N.m |
| Übertragungsprotokolle | Modbus/CANopen/EtherCAT |
| Schlüsselname | Schlüsselfunktion |
| Modus | Betriebsartenschalter, Rückkehr zum vorhergehenden Menü |
| ▲(fügen Sie) hinzu | blinkender Stückchenwert der Zunahme des digitalen Rohrs LED |
| ▼(Dezember) | Verringern Sie blinkenden Stellenwert des digitalen Rohrs LED |
| ◄◄ (Verschiebung) | Verschiebt das Rohr Blinkens LED auf das links; überprüft den hohen Wert von Daten länger als 5 Bits; Störungszurückstellen; führen Sie F-Nfunktion durch |
| STELLEN Sie ein | Lese-Schreibparameterinhalte |
Installation:
●Installieren Sie den Fahrer auf eine trockene und starke Plattform. Behalten Sie gute Belüftung bei und
Wärmeableitung während der Installation und die gute Erdung beibehalten.
●Installieren Sie bitte in die spezifizierte Richtung, um Funktionsstörung zu vermeiden.
●Bei der Installierung, garantieren Sie bitte, dass dem Servofahrer an spezifiziert gehalten wird
Abstand von der Innenseite des Kabinetts und anderer Maschinen, andernfalls möglicherweise es verursacht Feuer oder Funktionsstörung.
| Installation Umwelt Anforderungen |
Atmosphärendruck | 86~106kPa |
| Mbient-Feuchtigkeit | 0~55℃ | |
| Umgebende Temperatur | 0~90%RH | |
| IP-Bewertung | IP20 | |
| Erschütterung | 0~4.9m/s^2 |
Funktionierende Vorkehrungen
●in der Testoperation zwecks Unfälle zu verhindern, prüfen Sie bitte den Servomotor ohne Last
(angeschlossen nicht an die Fahrerwelle), andernfalls verursacht möglicherweise sie Verletzung.
●beim Beginnen, die Unterstützungsmaschine an zu betreiben, stellen Sie die Benutzerparameter ein, die die Maschine zusammenbringen
im Voraus. Wenn Sie Operation ohne Parametereinstellung beginnen, verursacht möglicherweise sie mechanischen Verlust oder Funktionsstörung.
●zu Unfälle vermeiden, einen Begrenzungsschalter oder einen Stopper am Ende des beweglichen Teils der Maschine installieren,
andernfalls verursacht es mechanischen Schaden oder Verletzung.
●nehmen Sie nicht extreme Änderungen an den Parametereinstellungen vor, wie dieses möglicherweise herein resultiert
instabile Operation, mechanischer Schaden oder Verletzung.
●wenn die Energie eingeschaltet wird, oder die Stromversorgung abgeschnitten wird, der Kühlkörper des Servofahrers, externes Bremsen
Widerstand, Motor, etc. sind möglicherweise in einem Zustand der hohen Temperatur. Berühren Sie ihn nicht, andernfalls verursacht möglicherweise er Brände.
●wenn Sie einen Servomotor auf der vertikalen Achse verwenden, stellen Sie eine Sicherheitsvorrichtung ein, um das Werkstück an darunter fallen zu verhindern
Warnung, über Reise, etc. darüber hinaus, führen bitte den einstellenden Servoverschlusshalt, wenn eine Überreise auftritt durch,
andernfalls fällt das Werkstück möglicherweise in Überreisezustand.
●tragen Sie den Betriebsbereich der Maschine nicht während der Operation ein, andernfalls verursacht sie Verletzung.
●berühren Sie den Servomotor oder das bewegliche Teil der Maschine nicht während der Operation, andernfalls verursacht sie Verletzung.
●gründen Sie bitte das Sicherheitssystem, um Sicherheit sogar im Falle eines Bus-Leitungs-Bruchs sicherzustellen. Zum Beispiel
wenn das Positiv über Reiseschalter (TOPF) und die negativen über Signalen des Reiseschalters (NICHT) getrennt werden
an der Werkseinstellung funktionieren sie sicher.
●seien Sie sicher, den Servoaus-zustand einzustellen, wenn Sie den Strom abstellen.
●drehen Sie nicht das Ein-/Ausschalten häufig. Nach den tatsächlichen Operationsanfängen sollte der Ein-/Ausschalten-Abstand
seien Sie mehr als 1 Stunde, andernfalls werden die Komponenten innerhalb der Servoeinheit vorzeitig gealtert.
●wenn eine Warnung auftritt, stellen Sie die Warnung, nachdem die Ursache entfernt ist zurück und stellen Sie sicher
Sicherheit und die Operation neu zu starten, andernfalls es verursacht möglicherweise Verletzung.
●benutzen Sie die Bremse des Bremsmotors nicht für das normale Bremsen, andernfalls kann es
verursachen Sie eine Funktionsstörung.
Zusätze:
| Zusätzlicher Name | Bild | ||
| Ersatzteile Satandard | Energieanschluß | |
Passen Sie sich E1, Antrieb der Struktur E2 an |
| Stecker des Kodierers Cn3 | Kodiererstecker auf der Fahrerseite | ||
| Anschlussstecker des Steuer Cn4 | Input/Output Signalanschlüsse, Benutzerverdrahtung | ||
| Kodiererverbindungslinie | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Stromleitung | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Antriebsüberwachungslinie | Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein | ||
| Kauf von Ersatzteilen | USB zum Kabel des Adapters RS232 | Bei Bedarf Selbstkauf | |
| Ethernet-Fernmeldeleitung | Bei Bedarf Selbstkauf |
Verpackung:
| Verpackende Details des Servo-Antriebs | |||||
| Produkte | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Größe | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Verpackende Sonderkommandos des Bewegungs-Prüfers | |||||
| Produkte | VA-Bewegung | VA-Expansion | VE-Bewegung | VE-Expansion (32) | VE-Expansion (76) |
| Ctn. Größe | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Lieferfrist und Verschiffen-Weise
| Quantität | 1-5 Ausrüstungen | 50-100 Ausrüstungen | 200-500 Ausrüstungen |
| Lieferfrist | Innerhalb 3 Tage | 5-10 Tage | 15-25 Tage |
1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
Cetificates:
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von
elektrisches Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität
Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.
