1500w 3000rpm Bus-Art des Wechselstrom-Servosystem-EtherCAT

Produkt-Beschreibung

EtherCAT-Bus-Art fahrer-And 3000rpm Wechselstroms Servopack 1500w Servoservomotor



Flexibler, genauer

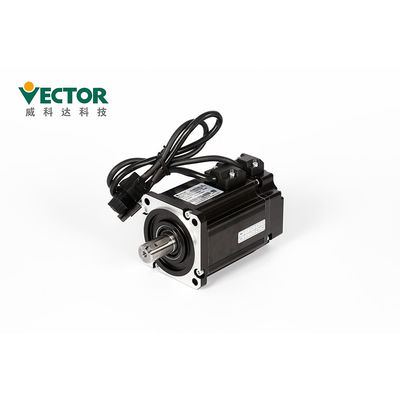

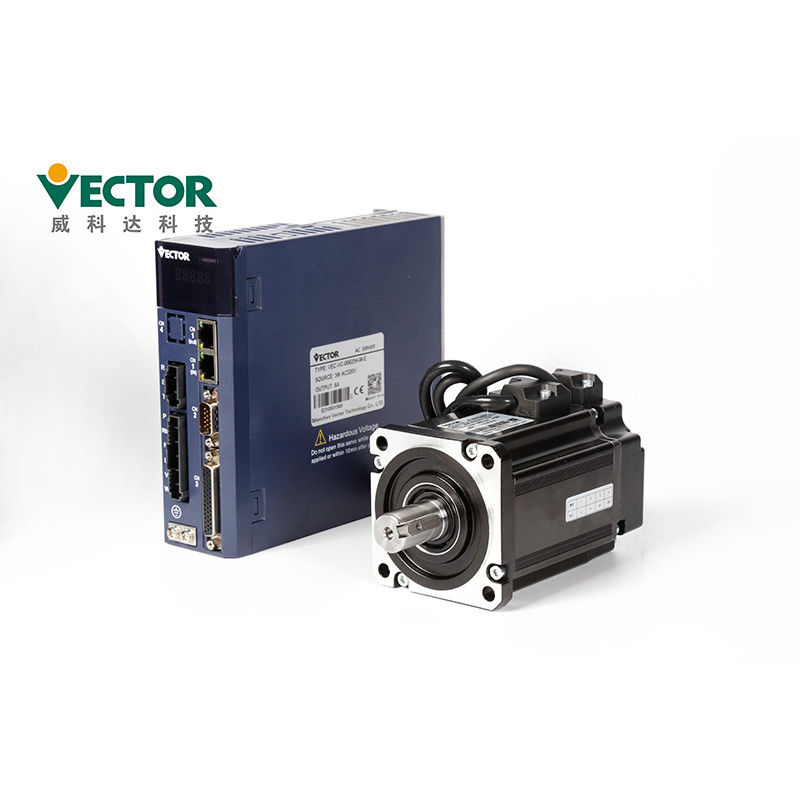

Servo-Antrieb + Servomotor

Energie bedeckt 200W-110KW

Einzelnes/Dreiphasen-220V/380V

Modbus/CanOpen/EtherCAT

Standort-, Geschwindigkeits-und Drehmoment-Steuermodus

Linie 2500 Zuwachs + Hall-Kodierer; Linie 2500 Zuwachs; 17/23 absoluter Kodierer Bit Tamagawa;
24 absoluter Kodierer Bit Nikon



Produkt-Beschreibung





Produkte	Wechselstrom Servopack
Marke	Vektor
Modell nein.	VEC-VC-00623HC-M-E/110MB-1R530A23F-MF2
Energie	1.5KW
Spannung	220V
Phase	Dreiphasig
Nenndrehzahl	3000 U/min
Nennstrom	6A
Bewertetes Torgue	5Nm
Übertragungsprotokolle	CANopen/EtherCAT
Kodierer	Linie 2500 Zuwachs + Hall-Kodierer;





Servo-Antriebs-Beschreibung Detaails über einen Servo-Antrieb, wie man das Servo-Antriebsmodell vorwählt und Installation tut?



●Installieren Sie den Fahrer auf eine trockene und starke Plattform. Behalten Sie gute Belüftung bei und

Wärmeableitung während der Installation und die gute Erdung beibehalten.

●Installieren Sie bitte in die spezifizierte Richtung, um Funktionsstörung zu vermeiden.

●Bei der Installierung, garantieren Sie bitte, dass dem Servofahrer an spezifiziert gehalten wird

Abstand von der Innenseite des Kabinetts und anderer Maschinen, andernfalls möglicherweise es verursacht Feuer oder Funktionsstörung.



Installation Umwelt Anforderungen	Atmosphärendruck	86~106kPa
	Mbient-Feuchtigkeit	0~55℃
	Umgebende Temperatur	0~90%RH
	IP-Bewertung	IP20
	Erschütterung	0~4.9m/s^2



●Bei der Installierung, blockieren Sie nicht den Sog und die Absaugöffnungen, und erlauben Sie nicht Fremdkörper innerhalb

das Produkt zum hereinzukommen, andernfalls verursacht möglicherweise es die Funktionsstörung oder Feuer, die zum Altern von internen Komponenten passend sind.

●Setzen Sie schwere Gegenstände nicht auf oder unter dieses Produkt, wie dieses möglicherweise Verletzung ergibt.

●Installieren Sie bitte in die folgende Umwelt:

1.places ohne direktes Sonnenlicht;

2.Locations, wo die umgebende Temperatur im Bereich von 0 ° C bis 55 ° C ist;

Feuchtigkeit 3.Relative im Bereich von 0% bis 95% und keine Kondensation;

4.Locations frei von den Wassertröpfchen, von den Dämpfen, vom Staub und vom öligen Staub;

5.Locations, wo es kein Gerät der hohen Hitze gibt;

6.Non-corrosive, brennbares Gas und flüssige Standorte;

7.It ist nicht einfach, Wasser, Öl und Medizin zu spritzen;

8.places, die nicht radioaktiver Strahlung ausgesetzt werden;

9.Strong und Erschütterung-freie Plätze;

10.Locations, wo es keine elektromagnetische Impulsstörung gibt.



Verdrahten von Vorkehrungen

●Es wird, um empfohlen einphasiges 220V nicht für Hauptstromversorgung zu verwenden,

welches Schaden des Elektrolytkondensators verursachen kann wegen des Mangels an Phase.

●Ändern Sie die Verdrahtung nicht während macht-auf, andernfalls verursacht möglicherweise sie elektrisches

Schock oder Verletzung.

●Führen Sie bitte Verdrahtung oder Inspektion durch Fachmonteure, andernfalls sie durch

kann Elektroschock- oder Produktausfall verursachen.

●Bitte sorgfältig die Verdrahtung und die Stromversorgung bestätigen. Der Ausgangskreis

sein mag kurzgeschlossenes passendes zum Verdrahten von Fehlern oder von Anwendung von verschiedenen Spannungen. Die Bremse funktioniert nicht

wenn über Störung auftritt, die möglicherweise mechanischen Schaden oder Personenschaden ergibt.

●Schließen Sie das Eingangsleistungskabel nicht an die u-, v- und w-Anschlüsse von an

Antrieb. Andernfalls wird der Servofahrer beschädigt.

●Beim Verdrahten, führen Sie das Stromkabel und das Signalkabel nicht durch das gleiche Rohr, und rollen Sie nicht zusammen

sie zusammen. Der Abstand zwischen den zwei sollte sein mehr als 30cm, zum von Störung zu vermeiden.

●Die Fahrermasseklemme muss geerdet werden, um Durchsickern zu vermeiden und die Störung des Systems zu verringern,

und der Durchmesser der Erdung sollte der selbe wie oder über der Stromversorgungsversorgungslinie sein.

●Wenn Sie die Wechselstrom-Stromversorgung und DC-Stromversorgung an die Servoeinheit anschließen, schließen Sie an spezifiziert an

Anschluss. Nichtbeachten ergibt möglicherweise Funktionsstörung oder Feuer.

●Für die verdrahtende Länge ist die Befehlseingabezeile bis 3m und die Kodiererlinie ist bis 20m.

●Verwenden Sie ein twisted pair abschirmte Kabel für das Signalkabel und Kodiererkabel,

und rieb das Schild mit einem einzelnen Ende.

●Die u-, v-, w-Anschlüsse des Fahrers und die u-, v- und w-Anschlüsse des Motors sollten angeschlossen werden einer

durch ein entsprechend dem Namen. Wenn er falsch angeschlossen wird, kann der Motor nicht normalerweise funktionieren.

●Allgemeine DC-Busprodukte erfordern druckempfindliche Widerstände und die Verdrahtung ist sicher.

●Überprüfen Sie bitte die Energie, nachdem die Energie aus für mindestens 5 Minuten ist. Selbst wenn

der Strom wird, Hochspannung bleibt möglicherweise innerhalb des Servo-Antriebs abgestellt. Deshalb berühren Sie nicht die Energie

Anschluss innerhalb 5 Minuten nachdem der Strom abgestellt wird, andernfalls verursacht möglicherweise es Elektroschock.

●Drehen Sie nicht das Ein-/Ausschalten häufig. Wenn es zu notwendig ist

ununterbrochen die AN/AUS Drehung die Macht, steuern bitte sie einmal oder kleiner in 1 Minute. Seit dem Speisebereich

vom Servofahrer hat einen Kondensator, Flüsse eines große Ladestroms (Gebührenzeit von 0,2 Sekunden) während des AN/AUS

Stromversorgung. Deshalb wenn die Energie AN/AUS häufig gedreht wird, die Leistung der Hauptstromkreiskomponenten

innerhalb des Servofahrers wird vermindert.

●Wenden Sie nicht Energie an, wenn die Verteilerschrauben lose sind, oder das Kabel ist

lose. Andernfalls verursacht möglicherweise er Feuer.

●Ergreifen Sie passende Abschirmungsmaßnahmen in den folgenden Standorten, andernfalls

die Maschine wird beschädigt möglicherweise:

1. Standorte, die die Störung wegen der statischen Elektrizitäts verursachen;

2. Ein Platz, der ein starkes elektrisches Feld oder ein starkes Magnetfeld produziert;

3. Standorte, in denen es möglicherweise Strahlungsstrahlung gibt;

4. Ein Platz mit einem Netzanschlusskabel in der Nähe.



Funktionierende Vorkehrungen

●in der Testoperation zwecks Unfälle zu verhindern, prüfen Sie bitte den Servomotor ohne die Last (angeschlossen nicht an

Fahrerwelle), andernfalls verursacht möglicherweise es Verletzung.

●beim Beginnen, die Unterstützungsmaschine an zu betreiben, stellen Sie die Benutzerparameter ein, die die Maschine im Voraus zusammenbringen.

Wenn Sie Operation ohne Parametereinstellung beginnen, verursacht möglicherweise sie mechanischen Verlust oder Funktionsstörung.

●um Unfälle zu vermeiden, einen Begrenzungsschalter oder einen Stopper am Ende des beweglichen Teils der Maschine zu installieren, andernfalls wird es tun es

verursachen Sie mechanischen Schaden oder Verletzung.

●nehmen Sie nicht extreme Änderungen an den Parametereinstellungen vor, wie dieses möglicherweise herein resultiert

instabile Operation, mechanischer Schaden oder Verletzung.

●wenn die Energie eingeschaltet wird, oder die Stromversorgung abgeschnitten wird, der Kühlkörper des Servofahrers, externer Bremswiderstand,

Motor, etc. sind möglicherweise in einem Zustand der hohen Temperatur. Berühren Sie ihn nicht, andernfalls verursacht möglicherweise er Brände.

●wenn Sie einen Servomotor auf der vertikalen Achse verwenden, stellen Sie eine Sicherheitsvorrichtung ein, um das Werkstück am Fallen unter Warnung zu verhindern,

über Reise, etc. darüber hinaus, führen Sie bitte den Servoverschlusshalt durch andernfalls, der einstellt, wenn eine Überreise auftritt, die Arbeit

Stück fällt möglicherweise in Überreisezustand.

●tragen Sie den Betriebsbereich der Maschine nicht während der Operation ein, andernfalls verursacht sie Verletzung.

●berühren Sie den Servomotor oder das bewegliche Teil der Maschine nicht während

Operation, andernfalls verursacht es Verletzung.

●gründen Sie bitte das Sicherheitssystem, um Sicherheit sogar im Falle eines Signals sicherzustellen

Linie Bruch. Zum Beispiel wenn das Positiv über Reiseschalter (TOPF) und das negativ über Signalen des Reiseschalters (NICHT)

werden an der Werkseinstellung, sie funktionieren sicher getrennt.

●seien Sie sicher, den Servoaus-zustand einzustellen, wenn Sie den Strom abstellen.

●drehen Sie nicht das Ein-/Ausschalten häufig. Nach den tatsächlichen Operationsanfängen sollte der Ein-/Ausschalten-Abstand mehr sein

als 1 Stunde, andernfalls werden die Komponenten innerhalb der Servoeinheit vorzeitig gealtert.

●wenn eine Warnung auftritt, stellen Sie die Warnung, nachdem die Ursache entfernt ist zurück und stellen Sie sicher

Sicherheit und die Operation neu zu starten, andernfalls es verursacht möglicherweise Verletzung.

●benutzen Sie die Bremse des Bremsmotors nicht für das normale Bremsen, andernfalls kann es

verursachen Sie eine Funktionsstörung.



Zusätze:



	Zusätzlicher Name	Bild
Ersatzteile Satandard	Energieanschluß		Passen Sie sich E1, Antrieb der Struktur E2 an
	Stecker des Kodierers Cn3		Kodiererstecker auf der Fahrerseite
	Anschlussstecker des Steuer Cn4		Input/Output Signalanschlüsse, Benutzerverdrahtung
	Kodiererverbindungslinie		Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück
	Stromleitung		Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück
	Antriebsüberwachungslinie		Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein
Kauf von Ersatzteilen	USB zum Kabel des Adapters RS232		Bei Bedarf Selbstkauf
	Ethernet-Fernmeldeleitung		Bei Bedarf Selbstkauf



Zertifikate

1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 der Variable

elektrisches Fahrersystem der Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;

3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische Standards der elektromagnetischen Kompatibilität

und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.



Andere Fragen:

Q1. Wie man das passende Modell vorwählt?
: Bestätigen Sie bitte Ihre Anforderungen für Nennleistung, Strom, Spannung,

Drehen Sie und wählen Sie das passende Modell basierte unsere vorbildliche Liste vor;



Q2. Wie man das Programmiersystem einstellt?
: Unsere Servo-Antriebsunterstützung die globalen Übertragungsprotokolle: Modbus/CANopen/EtherCAT,

Bitte gerade die Programmierung machen, Ihrer Erfahrungen zu folgen;



Q3. Was ist der Leistungsbereich über unser Servosystem?
: Unser Leistungsbereich bedeckt 0.2-110KW, erreichen Ihre Anforderungen;



Q4. Was ist der Kodierer, den Feedback uns verwendend anschließt?
: Wir haben mehrfache Kodiererfeedbackschnittstellen, wie: Zuwachs-/Drahteinsparungskodierer,

absoluter Kodierer 17-bit/23-bit/24-bit, Lösungsmittelkodierer, etc.



Zahlungsbedingungen
Proben: 100% vor Lieferung durch Western Union.
Großaufträge: 30% Ablagerung, 70%, bevor dem Versenden durch T/T oder Western Union.
Produktions-Zeit
Kleine Aufträge 3-5 Arbeitstage
Produktionskapazität kann 1000 Ausrüstungen pro Monat erreichen.
