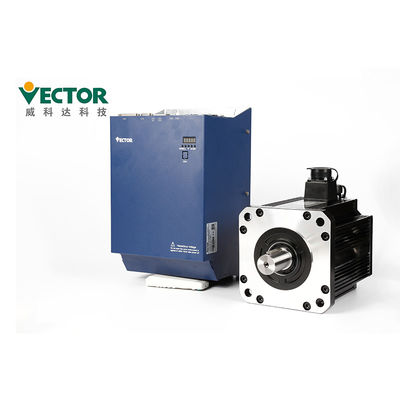

55kw Endlosschleife Servopack mit 2500 Impuls Zuwachs-Hall Encoder

Produkt-Beschreibung

55kw Endlosschleife Servopack mit 2500 Impuls Zuwachs-Hall Encoder

Servopacks

Leistungsbereich-Abdeckungen 200W-110KW

Einzelnes/Dreiphasen-220V/380V

Modbus/CanOpen/EtherCAT

Produkt-Beschreibung

Servo-Antriebs-Beschreibung Detaails über einen Servo-Antrieb, wie man das Servo-Antriebsmodell vorwählt und Installation tut?

●Installieren Sie den Fahrer auf eine trockene und starke Plattform. Behalten Sie gute Belüftung bei und

Wärmeableitung während der Installation und die gute Erdung beibehalten.

●Installieren Sie bitte in die spezifizierte Richtung, um Funktionsstörung zu vermeiden.

●Bei der Installierung, garantieren Sie bitte, dass dem Servofahrer an spezifiziert gehalten wird

Abstand von der Innenseite des Kabinetts und anderer Maschinen, andernfalls möglicherweise es verursacht Feuer oder Funktionsstörung.

●Bei der Installierung, blockieren Sie nicht den Sog und die Absaugöffnungen, und erlauben Sie nicht Fremdkörper innerhalb

das Produkt zum hereinzukommen, andernfalls verursacht möglicherweise es die Funktionsstörung oder Feuer, die zum Altern von internen Komponenten passend sind.

●Setzen Sie schwere Gegenstände nicht auf oder unter dieses Produkt, wie dieses möglicherweise Verletzung ergibt.

●Installieren Sie bitte in die folgende Umwelt:

1.places ohne direktes Sonnenlicht;

2.Locations, wo die umgebende Temperatur im Bereich von 0 ° C bis 55 ° C ist;

Feuchtigkeit 3.Relative im Bereich von 0% bis 95% und keine Kondensation;

4.Locations frei von den Wassertröpfchen, von den Dämpfen, vom Staub und vom öligen Staub;

5.Locations, wo es kein Gerät der hohen Hitze gibt;

6.Non-corrosive, brennbares Gas und flüssige Standorte;

7.It ist nicht einfach, Wasser, Öl und Medizin zu spritzen;

8.places, die nicht radioaktiver Strahlung ausgesetzt werden;

9.Strong und Erschütterung-freie Plätze;

10.Locations, wo es keine elektromagnetische Impulsstörung gibt.

Verdrahten von Vorkehrungen

●Es wird, um empfohlen einphasiges 220V nicht für Hauptstromversorgung zu verwenden,

welches Schaden des Elektrolytkondensators verursachen kann wegen des Mangels an Phase.

●Ändern Sie die Verdrahtung nicht während macht-auf, andernfalls verursacht möglicherweise sie elektrisches

Schock oder Verletzung.

●Führen Sie bitte Verdrahtung oder Inspektion durch Fachmonteure, andernfalls sie durch

kann Elektroschock- oder Produktausfall verursachen.

●Bitte sorgfältig die Verdrahtung und die Stromversorgung bestätigen. Der Ausgangskreis

sein mag kurzgeschlossenes passendes zum Verdrahten von Fehlern oder von Anwendung von verschiedenen Spannungen. Die Bremse funktioniert nicht

wenn über Störung auftritt, die möglicherweise mechanischen Schaden oder Personenschaden ergibt.

●Schließen Sie das Eingangsleistungskabel nicht an die u-, v- und w-Anschlüsse von an

Antrieb. Andernfalls wird der Servofahrer beschädigt.

●Beim Verdrahten, führen Sie das Stromkabel und das Signalkabel nicht durch die selben

leiten Sie und rollen Sie sie nicht zusammen zusammen. Der Abstand zwischen den zwei sollte sein mehr als 30cm, zum von Störung zu vermeiden.

●Die Fahrermasseklemme muss geerdet werden, um Durchsickern zu vermeiden und zu verringern

die Störung des Systems und der Durchmesser der Erdung sollten die selben wie oder über der Stromversorgungsversorgungslinie sein.

●Wenn Sie die Wechselstrom-Stromversorgung und DC-Stromversorgung an die Servoeinheit anschließen, schließen Sie an den spezifizierten Anschluss an.

Nichtbeachten ergibt möglicherweise Funktionsstörung oder Feuer.

●Für die verdrahtende Länge ist die Befehlseingabezeile bis 3m und der Kodierer

Linie ist bis 20m.

●Verwenden Sie ein twisted pair abschirmte Kabel für das Signalkabel und Kodiererkabel und

Boden das Schild mit einem einzelnen Ende.

●Die u-, v-, w-Anschlüsse des Fahrers und die u-, v- und w-Anschlüsse von

Motor sollte entsprechend dem Namen eins nach dem anderen angeschlossen werden. Wenn er falsch angeschlossen wird, kann der Motor nicht normalerweise funktionieren.

●Allgemeine DC-Busprodukte erfordern druckempfindliche Widerstände und die Verdrahtung

ist sicher.

●Überprüfen Sie bitte die Energie, nachdem die Energie aus für mindestens 5 Minuten ist. Selbst wenn

der Strom wird, Hochspannung bleibt möglicherweise innerhalb des Servo-Antriebs abgestellt. Deshalb berühren Sie nicht den Energieanschluß

innerhalb 5 Minuten nachdem der Strom abgestellt wird, andernfalls verursacht es möglicherweise Elektroschock.

●Drehen Sie nicht das Ein-/Ausschalten häufig. Wenn es zu notwendig ist

ununterbrochen die AN/AUS Drehung die Macht, steuern bitte sie einmal oder kleiner in 1 Minute. Seit dem Speisebereich

vom Servofahrer hat einen Kondensator, Flüsse eines große Ladestroms (Gebührenzeit von 0,2 Sekunden) während des AN/AUS

Stromversorgung. Deshalb wenn die Energie AN/AUS häufig gedreht wird, die Leistung der Hauptstromkreiskomponenten

innerhalb des Servofahrers wird vermindert.

●Wenden Sie nicht Energie an, wenn die Verteilerschrauben lose sind, oder das Kabel ist

lose. Andernfalls verursacht möglicherweise er Feuer.

●Ergreifen Sie passende Abschirmungsmaßnahmen in den folgenden Standorten, andernfalls

die Maschine wird beschädigt möglicherweise:

1. Standorte, die die Störung wegen der statischen Elektrizitäts verursachen;

2. Ein Platz, der ein starkes elektrisches Feld oder ein starkes Magnetfeld produziert;

3. Standorte, in denen es möglicherweise Strahlungsstrahlung gibt;

4. Ein Platz mit einem Netzanschlusskabel in der Nähe.

Zusätze:

	Zusätzlicher Name	Bild
Ersatzteile Satandard	Energieanschluß		Passen Sie sich E1, Antrieb der Struktur E2 an
	Stecker des Kodierers Cn3		Kodiererstecker auf der Fahrerseite
	Anschlussstecker des Steuer Cn4		Input/Output Signalanschlüsse, Benutzerverdrahtung
	Kodiererverbindungslinie		Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück
	Stromleitung		Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück
	Antriebsüberwachungslinie		Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein
Kauf von Ersatzteilen	USB zum Kabel des Adapters RS232		Bei Bedarf Selbstkauf
	Ethernet-Fernmeldeleitung		Bei Bedarf Selbstkauf

Zertifikate

1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 der Variable

elektrisches Fahrersystem der Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;

3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische Standards der elektromagnetischen Kompatibilität

und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.

Andere Fragen:

Q1. Wie man das passende Modell vorwählt?
: Bestätigen Sie bitte Ihre Anforderungen für Nennleistung, Strom, Spannung,

Drehen Sie und wählen Sie das passende Modell basierte unsere vorbildliche Liste vor;

Q2. Wie man das Programmiersystem einstellt?
: Unsere Servo-Antriebsunterstützung die globalen Übertragungsprotokolle: Modbus/CANopen/EtherCAT,

Bitte gerade die Programmierung machen, Ihrer Erfahrungen zu folgen;

Q3. Was ist der Leistungsbereich über unser Servosystem?
: Unser Leistungsbereich bedeckt 0.2-110KW, erreichen Ihre Anforderungen;

Q4. Was ist der Kodierer, den Feedback uns verwendend anschließt?
: Wir haben mehrfache Kodiererfeedbackschnittstellen, wie: Zuwachs-/Drahteinsparungskodierer,

absoluter Kodierer 17-bit/23-bit/24-bit, Lösungsmittelkodierer, etc.
