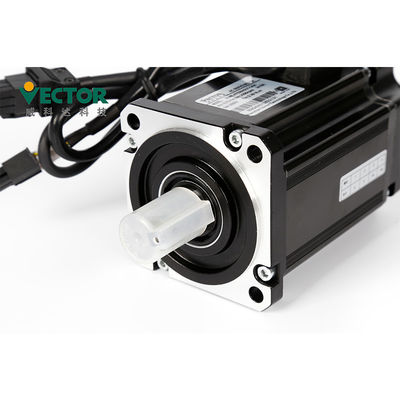

des Wechselstrom-380V Servomotorsteuerungs-System Servosystem-Wechselstrom für Druckmaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Vector |
| Zertifizierung: | CE |
| Modellnummer: | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Ausrüstung |
|---|---|
| Preis: | To Be Discussed |
| Verpackung Informationen: | 280*208*78mm |
| Lieferzeit: | 3-5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Ausrüstungen/Monat |
|
Detailinformationen |
|||
| Spannung: | 380V | Energie: | 1 Kilowatt |
|---|---|---|---|
| Nennstrom: | 2,6 A | Nenndrehzahl: | 2500 U/MIN |
| Bewertetes Torgue: | 4 Nanometer | Phase: | Phase 3 |
| Bewegungsflanschgröße: | 130mm | Übertragungsprotokolle: | Modbus/CANopen/EtherCAT |
| KODIERER: | 17/23, 24 Bit-absoluter Kodierer | Anwendung: | Druckmaschine |
| Hervorheben: | Servosystem Wechselstrom-2.6A,Servosystem Wechselstrom-380V,Servomotorsteuerungs-System Wechselstroms 380V |
||
Produkt-Beschreibung
Servosystem-Position Wechselstrom-380V/Geschwindigkeits-/Drehmoment-Steuerung für Druckmaschine

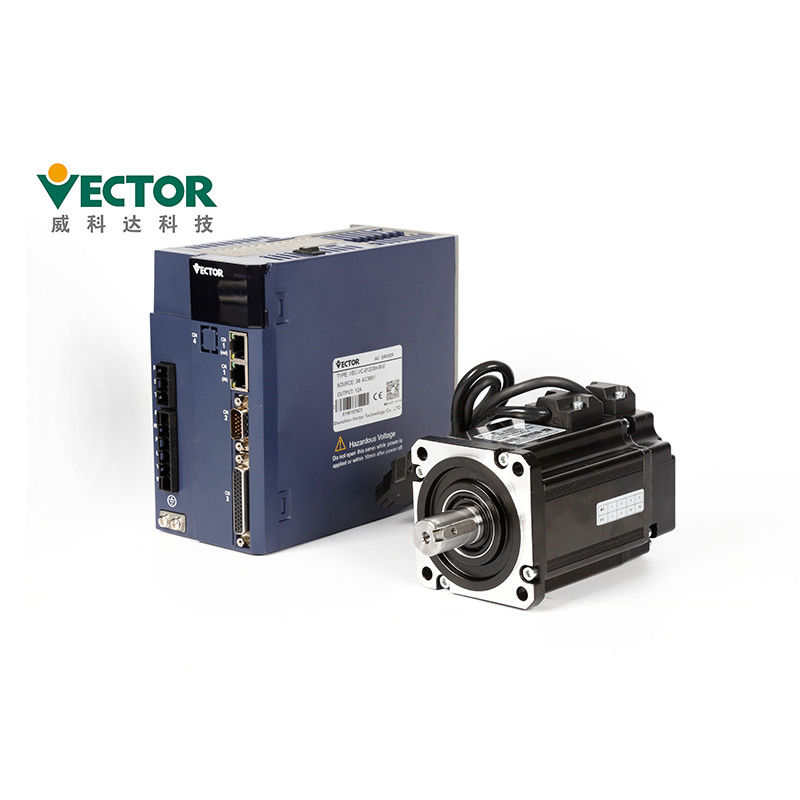

Servo-Antrieb + Servomotor
Energie bedeckt 200W-110KW
Einzelnes/Dreiphasen-220V/380V
Modbus/CanOpen/EtherCAT
Standort-, Geschwindigkeits-und Drehmoment-Steuermodus
Linie 2500 Zuwachs + Hall-Kodierer; Linie 2500 Zuwachs; 17/23 absoluter Kodierer Bit Tamagawa;
24 absoluter Kodierer Bit Nikon
Produkt-Beschreibung
| Produkte | Wechselstrom-Servosystem |
| Marke | Vektor |
| Modell nein. | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
| Energie | 1KW |
| Spannung | 380V |
| Phase | Dreiphasig |
| Nenndrehzahl | 2500 U/min |
| Nennstrom | 2.6A |
| Bewertetes Torgue | 4 Nanometer |
| Übertragungsprotokolle | Modbus/CANopen/EtherCAT |
| Kodierer | Linie 2500 Zuwachs + Hall-Kodierer; Linie 2500 Zuwachs; 17/23 absoluter Kodierer Bit Tamagawa; 24 absoluter Kodierer Bit Nikon |
Wie ist die Servosystemarbeiten? Das Standortsteuermodell, Geschwindigkeitsregelungsmodell und Trogue-Steuermodell.
| Spannung | Steuermodus | Einphasige/voll-kontrollierte dreiphasigkorrektur SVPWM-Modulation |
| Kodierer | Kodierer-Feedback | Impuls 2500 Zuwachs + Hall-Kodierer; Impuls 2500 Zuwachs; absoluter Kodierer 17bit Tamagawa; absoluter Kodierer 23bit Tamagawa; absoluter Kodierer 24bit Nikon; |
| Impuls-Befehl gab ein | Impuls-Art | Differenzialer Input, Open-Collector |
| Frequenzbereich | Differenzialer Input: 0-500kHz, Impulsbreite größer als 1us Open-Collector: 0-300kHz, Impulsbreite größer als 2.5us |
|
| Impuls-Modus | Impuls + Richtung; AB-Plus; CW+CCW; | |
| Analogeingabe | Spannungsbereich | -10V zu 10V |
| Eingangsimpedanz | 10kΩ | |
| Maximale Frequenz | 1.5kHz |
Servo-Antriebs-Beschreibung Detaails über einen Servo-Antrieb, wie man das Servo-Antriebsmodell vorwählt und Installation tut?
●Installieren Sie den Fahrer auf eine trockene und starke Plattform. Behalten Sie gute Belüftung bei und
Wärmeableitung während der Installation und die gute Erdung beibehalten.
●Installieren Sie bitte in die spezifizierte Richtung, um Funktionsstörung zu vermeiden.
●Bei der Installierung, garantieren Sie bitte, dass dem Servofahrer an spezifiziert gehalten wird
Abstand von der Innenseite des Kabinetts und anderer Maschinen, andernfalls möglicherweise es verursacht Feuer oder Funktionsstörung.
●Installieren Sie bitte in die folgende Umwelt:
1.places ohne direktes Sonnenlicht;
2.Locations, wo die umgebende Temperatur im Bereich von 0 ° C bis 55 ° C ist;
Feuchtigkeit 3.Relative im Bereich von 0% bis 95% und keine Kondensation;
4.Locations frei von den Wassertröpfchen, von den Dämpfen, vom Staub und vom öligen Staub;
5.Locations, wo es kein Gerät der hohen Hitze gibt;
6.Non-corrosive, brennbares Gas und flüssige Standorte;
7.It ist nicht einfach, Wasser, Öl und Medizin zu spritzen;
8.places, die nicht radioaktiver Strahlung ausgesetzt werden;
9.Strong und Erschütterung-freie Plätze;
10.Locations, wo es keine elektromagnetische Impulsstörung gibt.
Zusätze
| Zusätzlicher Name | Bild | ||
| Ersatzteile Satandard | Energieanschluß | |
Passen Sie sich E1, Antrieb der Struktur E2 an |
| Stecker des Kodierers Cn3 | Kodiererstecker auf der Fahrerseite | ||
| Anschlussstecker des Steuer Cn4 | Input/Output Signalanschlüsse, Benutzerverdrahtung | ||
| Kodiererverbindungslinie | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Stromleitung | Die Standardkabellänge ist 3, 5, 8, 10, 13, 15 Meter, nach Ansicht des Kunden Bedarf liefert unabhängiges Verbindungsstück |
||
| Antriebsüberwachungslinie | Schließen Sie an und stellen Sie die Software auf Fernüberwachungs- und Mikroprogrammaufstellungsaktualisierung ein | ||
| Kauf von Ersatzteilen | USB zum Kabel des Adapters RS232 | Bei Bedarf Selbstkauf | |
| Ethernet-Fernmeldeleitung | Bei Bedarf Selbstkauf |
Zertifikate
1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 der Variable
elektrisches Fahrersystem der Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;
3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische Standards der elektromagnetischen Kompatibilität
und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.
Lieferfrist und Verschiffen-Weise
| Quantität | 1-5 Ausrüstungen | 50-100 Ausrüstungen | 200-500 Ausrüstungen |
| Lieferfrist | Innerhalb 3 Tage | 5-10 Tage | 15-25 Tage |
1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.
2. Unsere Produkte können über Luft, Land oder Meer shippied.
