Produktdetails:

Herkunftsort: China
Markenname: Vector
Zertifizierung: CE
Modellnummer: VEC-VC-02733H-M-E

Zahlung und Versand AGB:

Min Bestellmenge: 1 Ausrüstung
Preis: To Be Discussed
Verpackung Informationen: 280*208*78mm, 375*290*155mm
Lieferzeit: 3-5 Arbeitstage
Zahlungsbedingungen: T/T, Western Union, L/C
Versorgungsmaterial-Fähigkeit: 500 Ausrüstungen/Monat
Bestpreis Kontakt

Detailinformationen

Spannung: 380v Energie: 11kW
Phase: Dreiphasig Übertragungsprotokolle: Modbus/EtherCAT/CanOpen
KODIERER: 17/23/24 absoluter Kodierer des Bits Nennstrom: 27A
Input: Impuls Steuermodus: Position/Geschwindigkeit/Drehmoment
Anwendung: Baumaschine
Markieren:

Impuls eingegebener Wechselstromservolokführer

,

Vektor 11KW Wechselstrom-Servolokführer

,

Interner Planungsposition Wechselstromservo-Antrieb

Produkt-Beschreibung

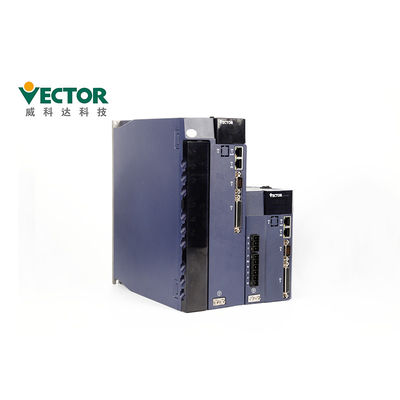

Vektor Impuls eingegebener Wechselstromservolokführer Internal Planning Position



Produkt-Beschreibung



Produkt-Name Wechselstromservolokführer
Marke Vektor
Modell nein. VEC-VC-02733H-M-E
Power4 11KW
Spannung 380V
Phase Dreiphasig
Nennstrom 27A
Übertragungsprotokolle Modbus/CANopen/EtherCAT
Kodierer 17/23/24 absoluter Kodierer des Bits



Wie ist die Servo-Antriebsarbeiten? Das Standortsteuermodell, Geschwindigkeitsregelungsmodell und Trogue-Steuermodell.

Impuls-Befehl gab ein Impuls-Art Differenzialer Input, Open-Collector
Frequenzbereich Differenzialer Input: 0-500kHz, Impulsbreite größer als 1us
Open-Collector: 0-300kHz, Impulsbreite größer als 2.5us
Impuls-Modus Impuls + Richtung; AB-Plus; CW+CCW;
Analogeingabe Spannungsbereich -10V zu 10V
  Eingangsimpedanz 10kΩ


Servo-Antriebs-Beschreibungs-Details über einen Servo-Antrieb, wie man das Servo-Antriebsmodell vorwählt und Installation tut?

      Vektor Impuls eingegebener Wechselstromservolokführer Internal Planning Position 0

Die Platte enthält 8 Knöpfe und 5 digitale Rohre. Nur 5 der 8 Knöpfe können benutzt werden, und

restliche 3 Knöpfe reserviert. Die allgemeinen Funktionen der fünf Knöpfe werden in der Tabelle unten gezeigt.

Schlüsselname Schlüsselfunktion
PAR/ALM Betriebsartenschalter, Rückkehr zum vorhergehenden Menü
▲(fügen Sie) hinzu blinkender Stückchenwert der Zunahme des digitalen Rohrs LED
▼(Dezember) Verringern Sie blinkenden Stellenwert des digitalen Rohrs LED
STOPP/RST Verschiebt das Rohr Blinkens LED auf das links; überprüft den hohen Wert von Daten
länger als 5 Bits; Störungszurückstellen; führen Sie F-Nfunktion durch
RD/WT Lese-Schreibparameterinhalte; geben Sie F-Nseite ein



Verdrahten von Vorkehrungen

Es wird, um empfohlen einphasiges 220V nicht für Hauptstromversorgung zu verwenden,

welches Schaden des Elektrolytkondensators verursachen kann wegen des Mangels an Phase.

●Ändern Sie die Verdrahtung nicht während macht-auf, andernfalls verursacht möglicherweise sie elektrisches

Schock oder Verletzung.

●Führen Sie bitte Verdrahtung oder Inspektion durch Fachmonteure, andernfalls sie durch

kann Elektroschock- oder Produktausfall verursachen.

●Bitte sorgfältig die Verdrahtung und die Stromversorgung bestätigen. Der Ausgangskreis

sein mag kurzgeschlossenes passendes zum Verdrahten von Fehlern oder von Anwendung von verschiedenen Spannungen. Die Bremse funktioniert nicht, wenn über Störung auftritt, die möglicherweise mechanischen Schaden oder Personenschaden ergibt.

●Schließen Sie das Eingangsleistungskabel nicht an die u-, v- und w-Anschlüsse von an

Antrieb. Andernfalls wird der Servofahrer beschädigt.

●Beim Verdrahten, führen Sie das Stromkabel und das Signalkabel nicht durch die selben

leiten Sie und rollen Sie sie nicht zusammen zusammen. Der Abstand zwischen den zwei sollte sein mehr als 30cm, zum von Störung zu vermeiden.

●Die Fahrermasseklemme muss geerdet werden, um Durchsickern zu vermeiden und zu verringern

die Störung des Systems und der Durchmesser der Erdung sollten die selben wie oder über der Stromversorgungsversorgungslinie sein.

●Wenn Sie die Wechselstrom-Stromversorgung und DC-Stromversorgung an die Servoeinheit anschließen, schließen Sie an den spezifizierten Anschluss an. Nichtbeachten ergibt möglicherweise Funktionsstörung oder Feuer.

●Für die verdrahtende Länge ist die Befehlseingabezeile bis 3m und der Kodierer

Linie ist bis 20m.

●Verwenden Sie ein twisted pair abschirmte Kabel für das Signalkabel und Kodiererkabel und

Boden das Schild mit einem einzelnen Ende.

●Die u-, v-, w-Anschlüsse des Fahrers und die u-, v- und w-Anschlüsse von

Motor sollte entsprechend dem Namen eins nach dem anderen angeschlossen werden. Wenn er falsch angeschlossen wird, kann der Motor nicht normalerweise funktionieren.

●Allgemeine DC-Busprodukte erfordern druckempfindliche Widerstände und die Verdrahtung

ist sicher.

●Überprüfen Sie bitte die Energie, nachdem die Energie aus für mindestens 5 Minuten ist. Selbst wenn

der Strom wird, Hochspannung bleibt möglicherweise innerhalb des Servo-Antriebs abgestellt. Deshalb berühren Sie nicht den Energieanschluß innerhalb, 5 Minuten nachdem der Strom abgestellt wird, andernfalls verursacht möglicherweise er Elektroschock.

●Drehen Sie nicht das Ein-/Ausschalten häufig. Wenn es zu notwendig ist

ununterbrochen die AN/AUS Drehung die Macht, steuern bitte sie einmal oder kleiner in 1 Minute. Da der Speisebereich des Servofahrers einen Kondensator hat, Flüsse eines große Ladestroms (Vorwurfszeit von 0,2 Sekunden) während der AN/AUS-Stromversorgung. Deshalb wenn die Macht AN/AUS häufig gedreht wird, wird die Leistung der Hauptstromkreiskomponenten innerhalb des Servofahrers vermindert.

●Wenden Sie nicht Energie an, wenn die Verteilerschrauben lose sind, oder das Kabel ist

lose. Andernfalls verursacht möglicherweise er Feuer.

●Ergreifen Sie passende Abschirmungsmaßnahmen in den folgenden Standorten, andernfalls

die Maschine wird beschädigt möglicherweise:

1. Standorte, die die Störung wegen der statischen Elektrizitäts verursachen;

2. Ein Platz, der ein starkes elektrisches Feld oder ein starkes Magnetfeld produziert;

3. Standorte, in denen es möglicherweise Strahlungsstrahlung gibt;

4. Ein Platz mit einem Netzanschlusskabel in der Nähe.



Zertifikate

1. CER (EU-Sicherheitsnorm);
2. IEC/EN61800-5-1: 2007 (Sicherheitsauflagen für elektrisches, Thermal- und Energie in Abschnitt 5-1 von

das elektrische Fahrersystem der variablen Geschwindigkeit), entsprechend dem nationalen Standard-GB12668.501-2013;

3, IEC/EN61800-3: 2004 + A1 (des Fahrersystemteils 3 der Geschwindigkeitsregelung elektrische elektromagnetische Kompatibilität

Standards und seine spezifischen Prüfmethoden), entsprechend dem nationalen Standard-GB12668.3-2012.

Vektor Impuls eingegebener Wechselstromservolokführer Internal Planning Position 1


Qualitäts-Prüfung:

Viermal Produktionsprüfung
Zwei hoursTesting Mal 24
Vollprüfung vor Verschiffen




Lieferfrist und Verschiffen-Weise



1. Für kleinen Auftrag können wir immer Lieferung heraus innerhalb 1 Woche.

2. Unsere Produkte können über Luft, Land oder Meer shippied.



Quantität 1-5 Ausrüstungen 50-100 Ausrüstungen 200-500 Ausrüstungen
Lieferfrist Innerhalb 3 Tage 5-10 Tage 15-25 Tage



Verpackende Details des Servo-Antriebs
Produkte E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Größe 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325



Ausstellung:

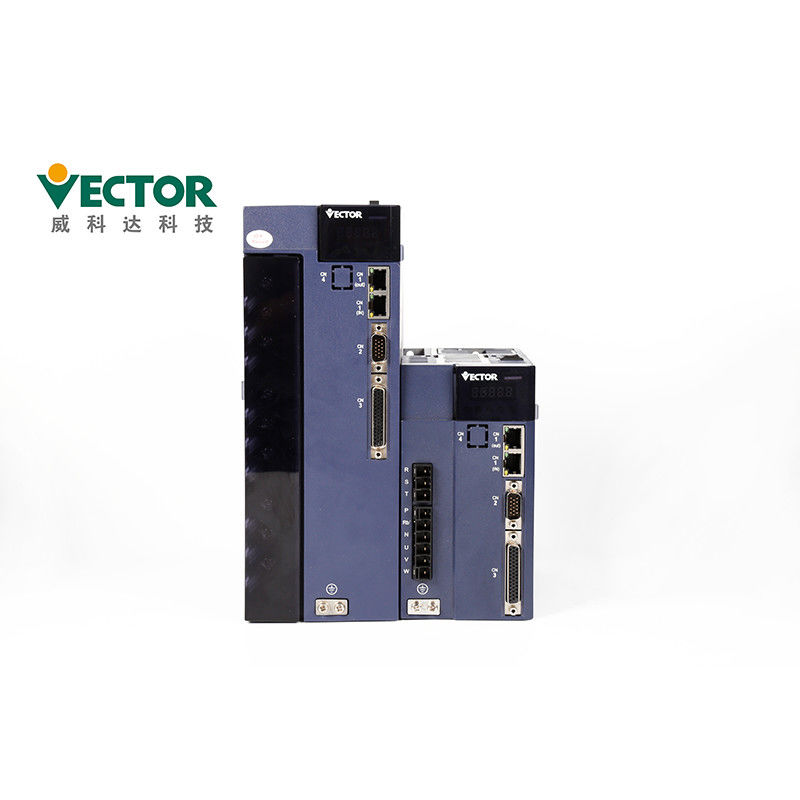

Vektor Impuls eingegebener Wechselstromservolokführer Internal Planning Position 2Vektor Impuls eingegebener Wechselstromservolokführer Internal Planning Position 3







Möchten Sie mehr über dieses Produkt erfahren?
Ich bin daran interessiert Vektor Impuls eingegebener Wechselstromservolokführer Internal Planning Position Könnten Sie mir weitere Details wie Typ, Größe, Menge, Material usw. senden?
Vielen Dank!
